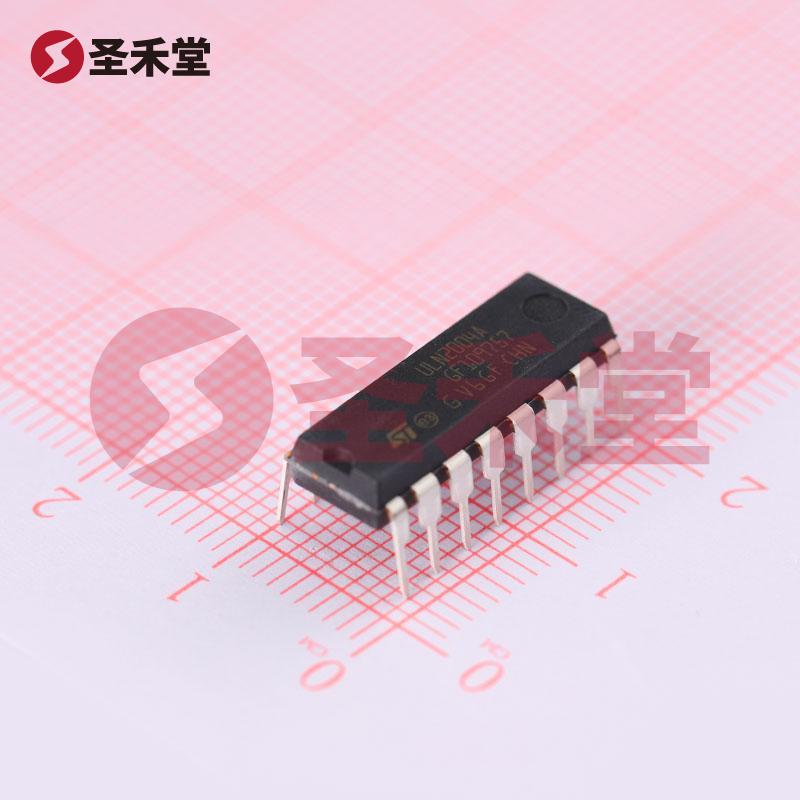

ULN2004A 产品概述
一、产品简介
ULN2004A 是一款基于开放式集成电路设计的 NPN 达林顿晶体管阵列，专为驱动高电流负载而设计。产品采用16-DIP（Dual In-line Package）封装，外形尺寸为0.300" × 7.62mm，便于通孔安装，适合多种电子或工业应用。此器件可以提供高达 500mA 的集电极电流，是驱动继电器、步进电机和其他高功率负载的理想选择。
二、主要特点
高电流输出：最大集电极电流（Ic）为 500mA，使得 ULN2004A 能够驱动多个高功率设备，特别适合于复杂控制系统中。
高电压耐受性：最大集射极击穿电压达到 50V，适用于需要在高电压条件下工作的应用场景，例如工业设备或汽车电子。
高电流增益：最低 DC 电流增益（hFE）为 1000 @ 350mA，特性稳定，确保在较低基极电流下也能实现较高的集电极电流输出，提高了设计的灵活性。
低饱和压降：在不同 Ib 和 Ic 条件下，最大 Vce 饱和压降为 1.6V @ 500µA 和 350mA。这意味着在高电流驱动时，器件损耗较低，有利于提高整体效率。
低集电极截止电流：最大集电极截止电流为 50µA，降低了待机能耗和热量产生，从而提高了系统的整体可靠性。
广泛的工作温度范围：其工作温度范围为 -40°C ~ 85°C，使之适用于各种苛刻环境中，确保器件在不同的气候条件下正常工作。
三、应用领域
ULN2004A 的高性能使其广泛应用于多种领域，包括：
工业自动化：可用于控制电机、继电器和其他执行器，提供可靠的接口在 PLC 和其他控制系统中。
家用电器：可用于驱动洗衣机、冰箱和其他家用电器中的电机。
汽车电子：可用于控制汽车中各种电器和传感器。
灯光控制：在舞台灯光和其他照明系统中，ULN2004A 可有效驱动高功率LED或卤素灯。
步进电机驱动：特别适合步进电机驱动控制系统，能够满足其特定的电流需求。
四、电气特性
ULN2004A 是一款通用的达林顿晶体管阵列，设计时充分考虑了用户需求和电气特性。其特性参数使其在应用中表现出色，能够处理复杂负载和高功率需求。
基极控制：通过简单的输入串联电阻，可轻松控制基极电流，进而调节集电极电流，具备良好的线性度。
内部保护电路：该器件内部含有保护二极管，以防止感性负载断开时引起的反向电流，延长了设备的使用寿命。
五、总结
ULN2004A 作为一款高性能的 NPN 达林顿晶体管阵列，凭借其高电流输出、高电压耐受性、优异的电流增益及低饱和压降，成为众多电子产品和工业应用的理想选择。无论是用于复杂的电机控制、继电器驱动还是高功率灯光控制，ULN2004A 都能Deliver出色的性能。在当前追求高可靠性与高效率的电子设计中，ULN2004A 无疑是一个值得推荐的解决方案。
