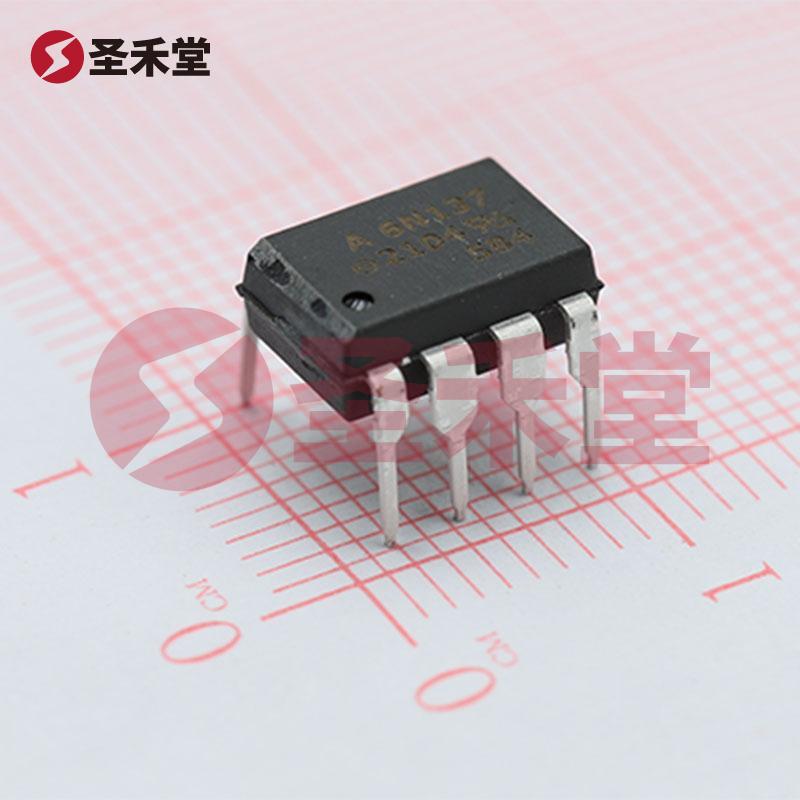

6N137-000E 产品概述

一、概述

6N137-000E 是 Broadcom（博通）出品的一款高速光隔离器，单通道逻辑输出，适用于直流输入接口及高速数字信号隔离。器件提供高达 3750 Vrms 的隔离电压和典型 10 kV/µs 的共模瞬变抗扰度（CMTI），传输速率可达 10 Mbps，常用于需要高速度与高电气隔离的系统中，如微控制器接口、工业总线和电源域隔离等。

二、主要规格与特性

• 输入类型：DC（LED 驱动）
• 工作电压（VCC）：4.5 V ～ 5.5 V
• 隔离电压：3.75 kVrms
• CMTI：10 kV/µs（典型）
• 传输速率：10 Mbps
• 通道数：1
• 工作温度：-40 ℃ ～ +85 ℃
• 传播延迟：tpLH ≈ 75 ns，tpHL ≈ 75 ns
• 输入阈值电流（FH）：5 mA（确保逻辑切换）
• 输出电流：最大 50 mA（短时）
• 器件耗散功率 Pd：85 mW（器件总体功耗限制）
• LED 正向压降 Vf：约 1.4 V
• LED 直流反向耐压 Vr：5 V
• 封装：8 引脚 DIP

三、封装与引脚注意

6N137-000E 常见为 8-DIP 封装，便于插装与测试。输出为开集电极（open-collector），需要外部上拉电阻到 VCC 来形成逻辑高电平；器件内部含肖特基箝位以减少输出存储效应并加快翻转速度。设计时请查阅具体引脚图并做好 VCC 去耦（典型 0.01 µF 至 0.1 µF）以保证稳定工作。

四、工作原理与典型电路

输入侧为 LED，驱动电流需保证至少达到输入阈值以便可靠切换（建议典型工作电流略高于 5 mA，根据速度要求可适当增大）。输出侧为开集电极光敏晶体管，输出上拉电阻决定上升时间与输出功耗：较小的上拉阻值可以减少上升延迟但增大器件耗散，建议根据 10 Mbps 的速率选择适当阻值并注意输出器件的 Pd 限制。肖特基箝位可限制输出饱和电压，改善翻转延迟与复位时间。

五、应用场景与选型建议

适用于：

• 微控制器与高速数字接口隔离（UART、SPI 时钟/数据线隔离）
• 工业控制信号隔离、PLC 接口、伺服驱动信号隔离
• 电源域分离、防止地环路引起的信号干扰
• 需要高 CMTI 的环境（大电流开关或电机驱动附近）

选型建议：

• 若工作速率接近 10 Mbps，应注意输入驱动强度与输出上拉设计以满足时序。
• 若长期大电流下工作，建议采用更低的占空比或外部限流和散热措施，避免超过 Pd 额定。

六、设计注意事项与热管理

• LED 反向电压 Vr 为 5 V，避免反向超过该值；输入端应加反向保护或限流电阻。
• 输出虽能短时承受 50 mA，但长期工作建议限流至较低值以减少功耗与温升。
• 器件 Pd 为 85 mW，应在 PCB 布局上预留散热路径并避免紧邻高温元件，必要时进行热仿真与降额设计。
• 高频或高共模干扰环境下，注意保持输入与输出地的合理分离并添加适当的滤波与去耦元件。

总结：6N137-000E 提供高速、可靠的电气隔离与优异的共模瞬变抗扰能力，适合对速度与隔离等级有较高要求的数字信号隔离应用。按照器件推荐的驱动条件与热管理措施设计，能够获得稳定且长期可靠的隔离性能。
