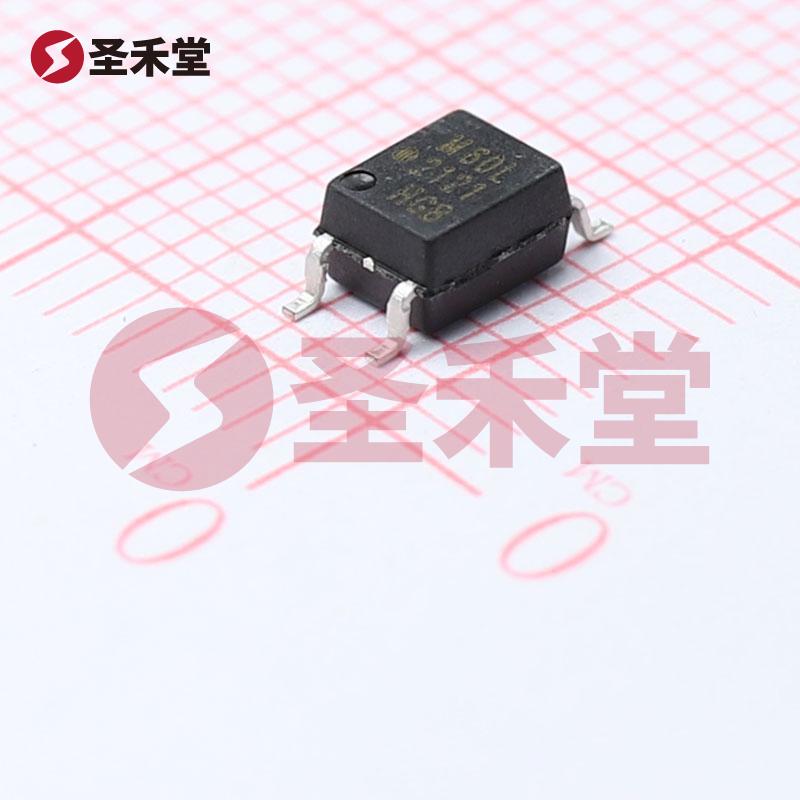

ACPL‑M60L‑500E 产品概述

一、产品简介

ACPL‑M60L‑500E 是 Broadcom（博通）推出的一款高性能光隔离器，面向需要高速数字隔离与共模瞬变抗扰的场合。器件为单通道逻辑输出（开集电极）、肖特基箝位设计，支持高达15Mbps的传输速率，同时提供3.75kVrms的耐压隔离和高达15kV/µs 的共模瞬变抑制能力，适用于工业通信、微控制器接口及电源反馈回路等需要电气隔离的应用。

二、主要性能参数

• 输入类型：DC LED 驱动
• 工作电压：2.7V ~ 3.6V（3.3V 逻辑域）或 4.5V ~ 5.5V（5V 逻辑域）
• 隔离电压（Vrms）：3.75 kV
• CMTI（共模瞬变抗扰度）：15 kV/µs
• 传输速率：15 Mbps
• 通道数：1 通道（单通道）
• 工作温度：-40 ℃ ~ +85 ℃
• 传播延迟：tpLH ≈ 90 ns，tpHL ≈ 75 ns
• 输入门限电流（FH）：15 mA（保证切换）
• 正向电流 If（最大）：20 mA；正向压降 Vf：≈1.5 V
• 输出类型：开集电极，带肖特基箝位；输出电流可达 50 mA（下拉能力）
• 最大耗散功率 Pd：85 mW
• 封装：SOP‑5，单通道封装

三、典型应用场景

• MCU/FPGA 与功率级之间的逻辑隔离
• 开关电源反馈与初/次级隔离信号传输
• 工业总线接口与高速数据链路隔离（例如带有共模干扰的环境）
• 电机控制、逆变器等需高共模抗扰的控制信号隔离
• 隔离型故障信号传输与系统保护逻辑

四、设计使用建议

• LED 驱动：按 Vf ≈1.5V 与目标 If（≤20mA）计算串联限流电阻：R = (Vin_LED - Vf) / If，以保证输入电流达到保证切换的约 15 mA。
• 输出侧：器件为开集电极输出，需外接上拉电阻至目标逻辑电源。上拉电压应在器件工作电压范围内（3.3V 或 5V）。若追求更快上升沿，可适当降低上拉电阻（同时注意输出最大下拉电流 50 mA 与功耗 Pd 限制）。
• 耐压与布局：保持足够爬电距离和空气间隙以满足 3.75 kVrms 隔离要求；在高共模瞬变环境下，注意在靠近器件的信号端适当布线与回流处理，以发挥 15 kV/µs 的CMTI优势。
• 热与功耗：在高占空比或连续工作条件下关注器件的功耗限值（Pd 85 mW），必要时进行热仿真与散热设计。
• 典型滤波：如需提高抗噪能力，可在 LED 端并联小电容或在输出端增加RC滤波以抑制抖动，但需平衡带宽需求（15 Mbps）。

五、产品优势小结

ACPL‑M60L‑500E 将高速（15 Mbps）数据传输与高隔离（3.75 kVrms）及高 CMTI（15 kV/µs）有机结合，适合在电磁干扰强、需要严格安全隔离的系统中替代传统隔离方案。开集电极＋肖特基箝位结构提供了良好的下拉能力与快速恢复特性，SOP‑5 紧凑封装便于电路板布局与量产应用。
