NTRV4101PT1G

产品概述：NTRV41P 通道 MOSFET (NTRV4101PT1G)

基本信息

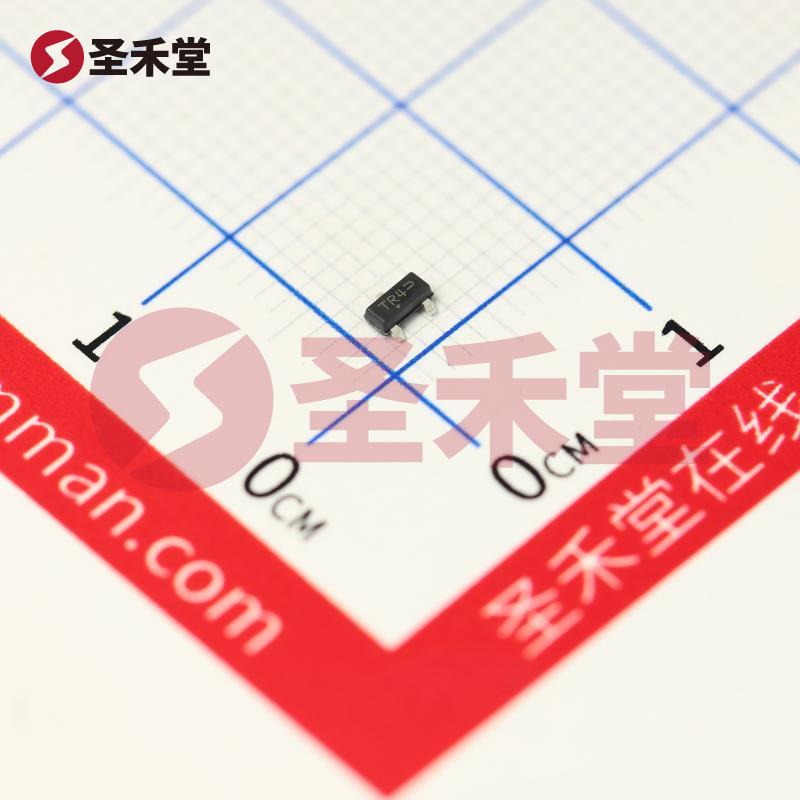

NTRV41P 是 ON Semiconductor 旗下的一款高性能 P 通道金属氧化物半导体场效应管 (MOSFET)，适用于各种低功耗电子应用。该器件采用 SOT-23-3（TO-236）封装，并且在广泛的温度范围内表现出优越的性能，温度工作范围为 -55°C 至 150°C，使其在严苛环境下也能可靠工作。其小巧的尺寸和优良的电气特性，使其成为众多便携式设备和电源管理应用的理想选择。

关键参数

• 漏极电流 (Id): NTRV41P 在25°C时可提供最大连续漏极电流为 1.8A，能够支持多种负载条件。
• 漏源电压 (Vdss): 该器件支持高达 20V 的漏源电压，这意味着其可以在许多常见电源电压下正常工作。
• 导通电阻 (Rds(on)): NTRV41P 在 4.5V 的栅压下，1.6A 的漏极电流时，其最大导通电阻仅为 85 毫欧，为提高效率和降低发热提供了保障。
• 栅源电压 (Vgs): 器件最大可承受的栅源电压为 ±8V，为 驱动电路设计提供了灵活性。
• 功率耗散: NTRV41P 引脚可以承受最大功率耗散功率为 420mW，适合于多种桌面和便携式设备。

典型应用

NTRV41P 的设计使其在多种电源管理、信号开关和功率放大等应用中表现优异。以下是一些典型的应用案例：

1. 电池管理系统: 在电池保护电路中，NTRV41P 可用于控制充放电路径，保证充电和放电过程的安全性。
2. 开关电源: 作为开关元件使用，可在 AC/DC 转换器和 DC/DC 转换器中实现高效的电压转换，支持设计高效率的电源系统。
3. 自动化控制电路: 适用于各种控制电路中，能够通过微控制器或其他逻辑控制器实现高效的负载开关控制功能。
4. 家电和消费电子产品: 广泛应用于各种家电产品和消费电子产品，例如 LED 驱动、音视频设备等中，实现快速的开关控制。

设计注意事项

在使用 NTRV41P 时，设计工程师需注意以下事项，以确保器件的可靠性和性能：

• 散热设计: 器件的功率耗散限制为 420mW。在高功率应用中，应确保适当的热管理，以防止器件过热，影响其性能和寿命。
• 栅极驱动电压: 注意器件的 Vgs 和 Vgs(th) 参数，确保驱动电压在可接受范围内，以实现最佳的开关性能。应尽量避免超过 ±8V 的栅源电压。
• PCB 布线: 在布线时要考虑漏电流和电感，适当进行布线设计以保持信号完整，并减少不必要的电压跌落。
• 过电流保护: 在高负载条件下，需设计合理的过电流保护电路以保护器件不受过流损伤。

综上所述，NTRV41P (NTRV4101PT1G) 是一款高效、可靠、适应性强的 P 通道 MOSFET，能够在多种应用中提供优异的性能。其小型封装和广泛的工作温度范围使其在现代电子产品设计中具备极高的实用价值，是电子工程师优先选择的关键元件之一。
