DLW5BTM101SQ2L

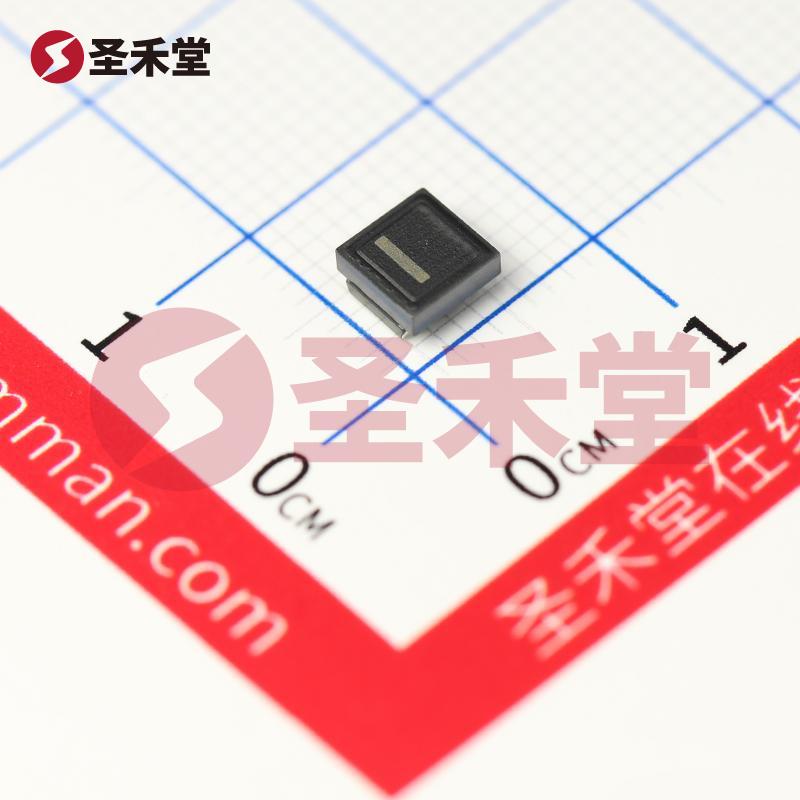

产品概述：DLW5BTM101SQ2L 共模滤波器

一、基本信息

DLW5BTM101SQ2L是由知名电子元器件制造商村田（muRata）生产的一款高性能共模滤波器，此产品专为满足现代电子设备对信号完整性和电源质量的日益严格要求而设计。该滤波器具备优良的电气性能和机械性能，适用于多种应用场景，包括电源线和信号线路，能够有效抑制电磁干扰（EMI）并提高设备的可靠性。

二、关键参数

1. 滤波器类型：电源与信号线路使用的共模滤波器，能在多种工作条件下提供有效的EMI抑制。
2. 线路数：此产品支持双线路，具有较强的适应性，能满足复杂电路设计的需求。
3. 不同频率时阻抗：在100MHz时，该滤波器提供100Ω的阻抗，适用于高速数字信号处理及通信应用。
4. 额定电流：最大额定电流为6A，适合电源线的过滤需求，同时保障系统的安全性和稳定性。
5. DC电阻（DCR）：最大值为13毫欧，低DCR值有助于降低功耗，并减少发热，延长电子设备的使用寿命。
6. 额定电压 - DC：该滤波器的额定直流电压为50V，满足大多数消费电子和工业应用的电源需求。
7. 工作温度：工作温度范围为-40°C至85°C，确保在各种环境下的稳定运行，适应不同地区的气候变化。
8. 安装类型：采用表面贴装型（SMD）设计，优化了空间使用效率，便于产业化生产的自动化线路板组装。
9. 尺寸：产品尺寸为5.00mm x 5.00mm，最大高度为2.50mm，适合在空间受限的紧凑型设备中使用。
10. 封装/外壳：水平式，4 PC板设计，提供良好的机械强度和稳定性，适合高密度电路的集成。

三、应用场景

DLW5BTM101SQ2L共模滤波器广泛应用于以下领域：

1. 消费电子：如智能手机、平板电脑、笔记本电脑等，保障设备间信号的清晰和稳定，减少干扰。
2. 工业设备：适用于各种工业控制系统，提升设备的抗干扰能力，确保系统的正常运行。
3. 通信领域：在无线基站、路由器等通讯产品中，能够有效过滤电磁干扰，提高数据传输的质量。
4. 电源管理：为电源模块提供EMI抑制，提升整体电源解决方案的性能和可靠性。

四、性能优势

• 高可靠性：结合优异的材料和先进的制造工艺，确保了长时间的稳定使用，同时具备较强的耐温性，适应各种工作环境。
• 卓越的EMI抑制能力：其设计有助于过滤高频噪声，提供高效的共模噪声抑制，保护系统免受外部干扰。
• 紧凑设计：小巧的封装使其在高密度电路设计中获得更大的灵活性，适合现代电子产品小型化趋势。

五、结论

DLW5BTM101SQ2L共模滤波器作为一款具有优良性能和广泛适用性的电子元器件，不仅满足了高频信号的需求，还优化了电源线路的稳定性，适合各类现代电子应用。无论是在高频通讯还是在工业设备中，这款滤波器都能够发挥出众的性能，为设备的正常运行提供强有力的保障。村田（muRata）作为其主要制造商，凭借多年在电子元器件行业的积累，无疑为该产品的质量和认证提供了坚实的基础。
