NC7SV04P5X

NC7SV04P5X 产品概述

一、产品介绍

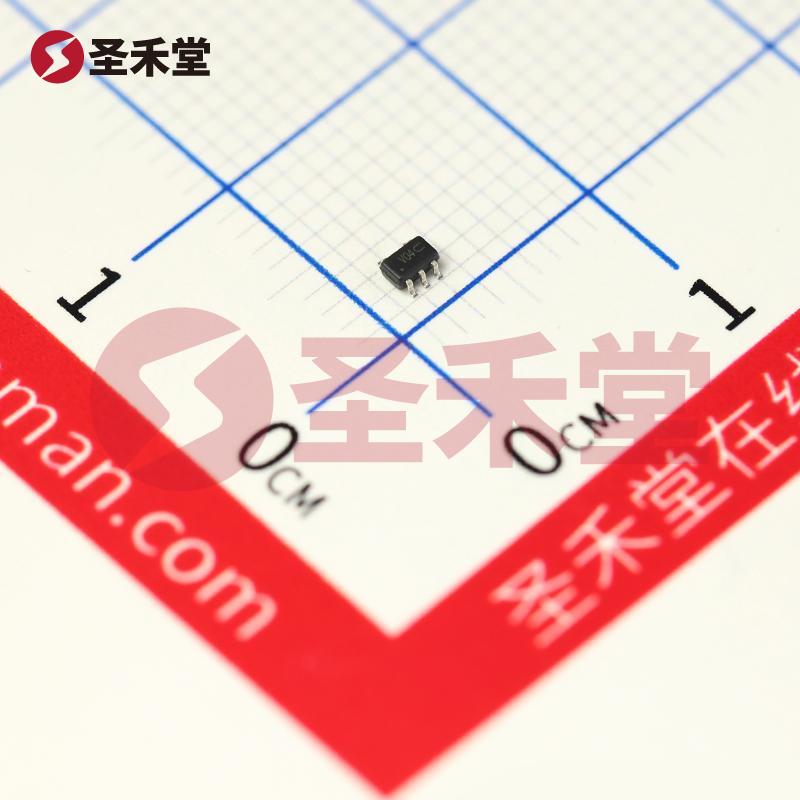

NC7SV04P5X 是由安森美（ON Semiconductor）生产的一款高性能反相器集成电路，其优秀的电子特性和宽广的工作电压范围使其在多种应用场景中表现出色。该产品采用SOT-353（SC-70-5）封装，专为表面贴装（SMT）设计，以适应现代电子设备的小型化趋势。

二、主要特点

1. 逻辑类型：反相器

   • NC7SV04P5X 是一款单通道反相器，其功能为将输入信号反相输出，相当于逻辑 NOT 门。它适用于需要反相操作的各种数字电路中。

2. 工作电压范围：

   • 该反相器支持宽电压供电范围，工作电压为0.9V至3.6V，适应多种工作环境。其灵活的电压适应性使其在电池供电的设备中尤为理想。

3. 逻辑电平：

   • 逻辑电平的高输出为1.6V至2V，低输出为0.7V至0.8V，确保在不同的工作条件下都能稳定输出逻辑信号，适用于大部分逻辑电路设计。

4. 传播延迟：

   • 在3V及30pF负载条件下，该反相器的最大传播延迟为仅2.3ns，确保了高速逻辑信号的迅速传递，适合高频信号处理应用。

5. 功耗及静态电流：

   • NC7SV04P5X 的静态电流最大值为900nA，这表明其功耗极低，非常适合对电源效率要求严格的场合，特别是便携式设备。

6. 温度范围：

   • 工作温度范围为-40°C至85°C，确保在极端环境条件下依然能够稳定工作，这对于工业应用和恶劣环境中的设备尤为重要。

7. 输出电流能力：

   • 该器件高低电平下都能提供高达24mA的输出电流，支持足够的驱动能力，可直接连接多个负载而无需额外的驱动电路。

三、应用领域

NC7SV04P5X 作为一款小型高效的反相器，广泛应用于各种电子产品中，尤其是在以下领域表现突出：

1. 消费电子：智能手机、平板电脑和其他便携式设备中，广泛用于逻辑信号处理和电平转换。
2. 工业控制：在自动化设备及工业控制器中，作为逻辑信号的基础模块，确保信号的正确处理。
3. 通信设备：在数据传输和信号调节中，反相器的高响应速度和低功耗特性使其成为理想选择。
4. 汽车电子：随着汽车电子的迅速发展，该器件在车载系统的信号处理和控制电路中同样具有重要地位。

四、总结

NC7SV04P5X 是一款经过优化设计的反相器，凭借其优越的电气性能如高速传播延迟、广泛的工作电压范围、低功耗特性等，成为多种电子应用的重要组成部分。无论是在消费电子、工业控制还是汽车电子中，其卓越的性能和可靠性都能够满足现代电子设备对逻辑电路的高标准要求。凭借安森美的品牌信誉和技术支持，这款反相器将为工程师和设计师提供一个可靠的解决方案。
