MUN5212DW1T1G

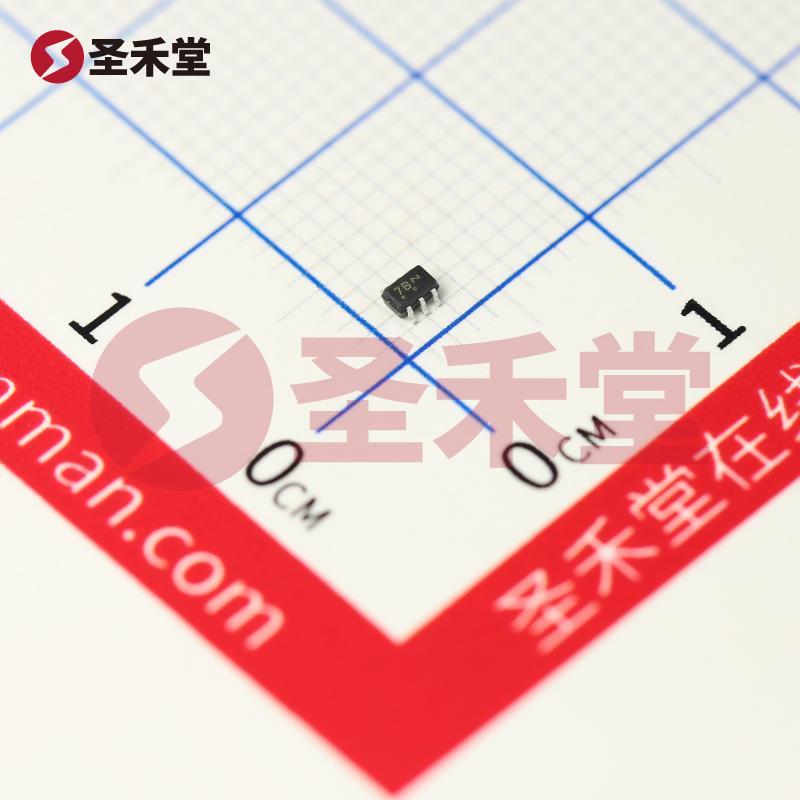

MUN5212DW1T1G 产品概述

MUN5212DW1T1G 是一款由安森美（ON Semiconductor）制造的数字晶体管，采用快闪封装，主要应用于各种数字电路中。其双 NPN 预偏压式设计，使得其在实现高频率开关操作的同时，具备良好的线性增益特性。该元件非常适合用于信号放大、开关电源以及其他需要快速切换的高效应用。

主要特点

1. 双 NPN 结构: MUN5212DW1T1G 的核心由两个 NPN 晶体管构成，这种配置使其在多通道应用中取得更高的效率和更低的功耗。每个集电极最大电流（Ic）可达 100mA，提供可靠的电流输出。

2. 电压耐受性: 该产品的集射极击穿电压（Vce）最大值可达到 50V，能够适应更高的电压环境，确保电路在较为严苛的条件下运行依然稳定。

3. 直流电流增益(hFE): 在电流为 5mA 和电压为 10V 的条件下，MUN5212DW1T1G 提供的最小直流电流增益可达到 60。这一增益值保证了其在低功耗条件下仍能实现高性能的信号放大。

4. Vce 饱和压降: 在 300µA 的基极电流（Ib）和 10mA 的集电极电流（Ic）下，Vce 的饱和压降最大为 250mV。这一特性使得它在开关操作中能够快速进入和退出导通状态，从而降低开关损耗。

5. 低截止电流: 在集电极截止（Ic）时，最大值仅为 500nA，极大地提高了电路的效率和响应速度，尤其在待机模式下能有效节省功耗。

6. 功耗: MUN5212DW1T1G 的最大功耗为 250mW，这使得其在大多数应用场景下都能够保持良好散热和稳定工作。

封装与安装

MUN5212DW1T1G 采用广泛使用的 SC-88、SC70-6 和 SOT-363 封装类型，适用于表面贴装（SMD）技术。这种紧凑的封装设计使得其在电路板上占用的空间大幅减少，便于实现小型化设计，满足现代电子设备对空间和重量的严格要求。

应用场景

1. 数字电路: 该产品非常适合用于数字开关、信号调理和逻辑电路的实现。由于其快速的开关特性和低功耗，MUN5212DW1T1G 是数字电路设计中非常受欢迎的元件之一。

2. 电源管理: 由于其较高的电压和电流承载能力， MUN5212DW1T1G 同样在开关电源（SMPS）中发挥着重要作用，能够高效地控制开关状态。

3. 消费电子: 在手机、平板电脑和其他消费类电子产品中，MUN5212DW1T1G 以其小巧的尺寸和高效能，广泛应用于各种控制和驱动电路。

4. 传感器设备: 适用于各种传感器信号的放大和处理，其高增益特性使得微弱电信号的读取变得更加高效。

总结

MUN5212DW1T1G 是一款集成了双 NPN 晶体管的高效数字晶体管，凭借其优越的电气性能和紧凑的封装设计，成为了现代电子设备中不可或缺的重要元件。其极佳的电压耐受性、低功耗特性以及高增益指标，使其在各类电子应用中表现出色，是设计工程师优化电路性能的理想选择。无论是在消费电子、工业控制还是电源管理领域，MUN5212DW1T1G 都提供了可靠的解决方案和广泛的应用前景。
