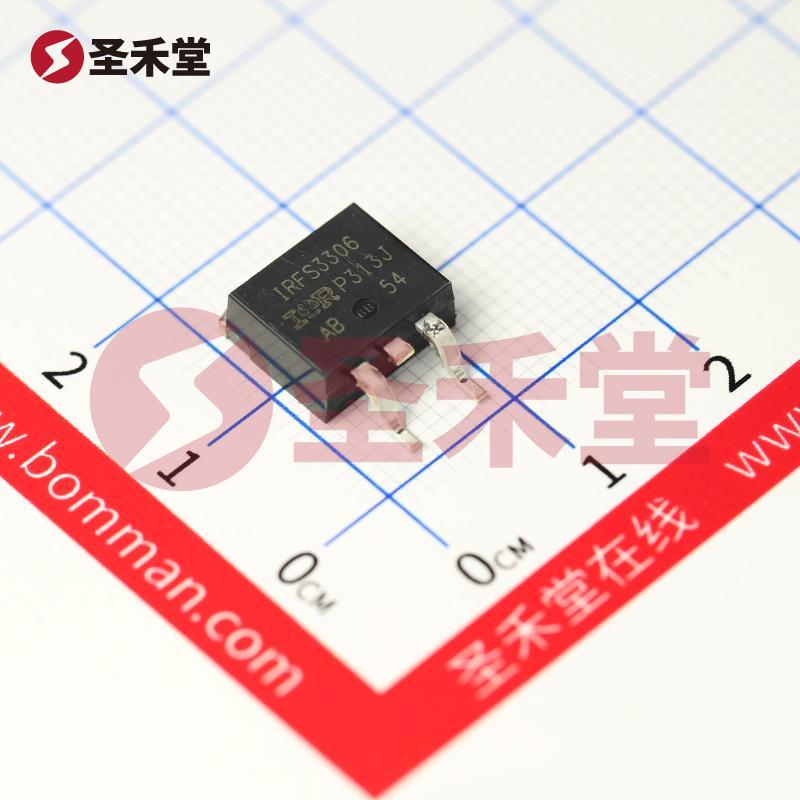

IRFS3306TRLPBF

IRFS3306TRLPBF 产品概述

1. 产品简介

IRFS3306TRLPBF 是由英飞凌（Infineon）公司生产的一款高性能 N 通道 MOSFET，旨在满足高效能电力转换和开关应用的要求。该器件采用表面贴装型封装（D2PAK），具有出色的热管理能力和高电流承载能力，使其在各种工业和消费类电子产品中广泛应用。该 MOSFET 具备60V的漏源电压（Vdss）、120A的连续漏极电流（Id），以及可高达230W的功率耗散（Tc），使其成为高功率应用的理想选择。

2. 主要参数特性

• FET 类型: N 通道 MOSFET
• 漏源电压 (Vdss): 60V
• 连续漏极电流 (Id): 120A （在适当的散热条件下）
• 驱动电压: 10V（用于最小和最大 Rds On）
• 导通电阻 (Rds On): 最大值为4.2 毫欧，测试条件为75A，10V Vgs
• 栅源阈值电压 (Vgs(th)): 最大值为4V（在150µA时测得）
• 栅极电荷 (Qg): 最大值为120nC，测试条件为10V
• 栅源电压绝对最大值 (Vgs): ±20V
• 输入电容 (Ciss): 最大值为4520pF（在50V时测得）
• 功率耗散 (Pd): 最大值为230W（在适当的散热条件下）
• 工作温度范围: -55°C 至 175°C（结温 TJ）
• 封装类型: D2PAK（TO-263-3封装）

3. 应用场景

IRFS3306TRLPBF 适用于需要高效能的场合，包含但不限于：

• 电源管理: 适合用于开关电源、DC-DC 转换器，能够有效地提高转换效率，减少功耗。
• 电机驱动: 在高功率电机驱动应用中，该 MOSFET 能够承受大电流，提供高输出来驱动电机。
• 逆变器: 适用于太阳能逆变器等场合，能够确保稳定的电力转换。
• 汽车应用: 由于其宽广的工作温度范围，该 MOSFET 适合于汽车电子产品，如电动助力转向系统和充电器。
• 工业控制: 其高载流能力和耐高温特性，使得 IRFS3306TRLPBF 可以在严苛环境条件下的工业控制应用中表现优异。

4. 性能优势

• 高效率: 由于其低 Rds On 值，在开关状态下可以显著降低损耗，提高系统的整体效率。
• 耐高温: 该器件的工作温度范围可以支持-55°C至175°C的复杂环境，确保在不同气候和温度条件下可靠运行。
• 高功率处理能力: 最大功率耗散达到230W，使其适合在大功率应用中使用，降低因功率损耗而导致的热问题。
• 易于驱动: 较低的栅极电荷（Qg）和适中的阈值电压（Vgs(th)）使得驱动电路设计变得简单，适合于多种控制策略。

5. 封装与散热

IRFS3306TRLPBF 采用 D2PAK 封装，这种封装形式不仅能有效减小电路布局面积，而且具有良好的散热性能，能够在高功率应用中保持器件的低温工作态。D2PAK 封装的设计使得散热片可以直接连接到 PCB 板，为大电流应用提供了必要的热管理。

6. 总结

综上所述，IRFS3306TRLPBF 是一款卓越的 N 通道 MOSFET，凭借其高电压、大电流、低导通阻抗和宽温工作范围，成为现代电力电子应用中的重要选择。用户可以依靠该器件在各类严苛环境下的出色表现，为系统提供稳定和高效的电力管理解决方案。无论是电源转换、电机控制还是工业自动化，IRFS3306TRLPBF 都是值得考虑的优质元器件。
