CD74HC4050PWR

CD74HC4050PWR 产品概述

概述

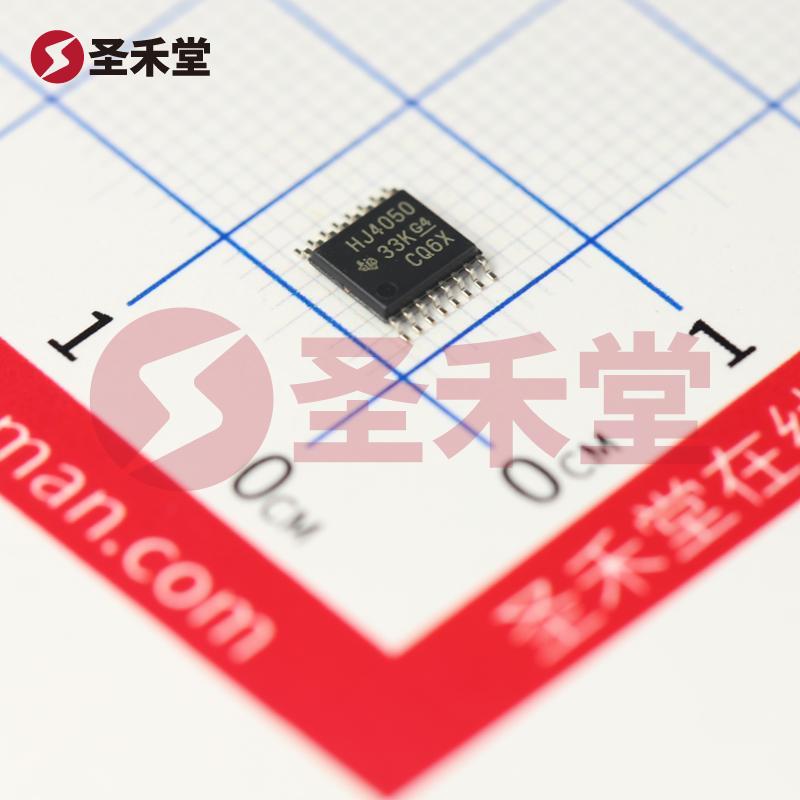

CD74HC4050PWR是一款功能强大的六通道缓冲器/驱动器/收发器，专为提升逻辑信号的稳定性和完整性而设计。此器件由德州仪器（Texas Instruments，TI）制造，采用16引脚的TSSOP封装，适合表面贴装（SMT）应用。其工作电压范围广泛，提供了多种应用场景下所需的灵活性，使之成为现代数字电路设计的重要元件。

逻辑类型与工作原理

CD74HC4050PWR是一个非反向逻辑缓冲器。非反向意味着输入信号的状态与输出信号的状态相同。该器件包含六个独立的缓冲通道，每个通道都能够接受1位的输入信号并将其以推挽输出的形式提供给后续电路。这种设计有效地增强了信号的驱动能力，能够承受更大的负载，从而减少信号衰减和时延，确保高速数字信号传输的精准性与可靠性。

主要特点

1. 输出能力：输出电流高达5.2mA，无论在高电平状态还是低电平状态下，均能有效驱动后续电路。
2. 工作电压范围：可在2V至6V的电压条件下稳定工作，适应多种电源电压的需求，非常适合应用于不同的数字逻辑系统中。
3. 宽工作温度范围：能够在-55°C至125°C的极端温度下正常工作，适合广泛的工业和军事应用。
4. 封装设计：采用16-TSSOP封装，外形小巧，节省PCB空间，适合高度集成的现代电子产品设计。
5. 高功率效率：该器件的设计优化了功耗，确保电子设备在高性能运行的同时保持能耗的最小化。

应用场景

CD74HC4050PWR广泛应用于逻辑电路中，尤其是在需要信号缓冲的场合。以下是一些常见的应用场景：

• 数字电路接口：适用于微控制器和数字信号处理器（DSP）之间的信号传输，提供有效的信号匹配。
• 总线驱动：在多点连接的工业控制系统中，CD74HC4050PWR可以有效地驱动数据总线或地址总线，确保信号完整。
• 时钟信号缓冲：可用于高频时钟信号的缓冲，确保时钟信号稳定，提高系统的时序准确性。
• LED驱动：可以用于驱动LED等负载，提供所需的电流以确保有效的发光。

设计考虑

在设计电路时，使用CD74HC4050PWR应注意以下几点：

• 电源管理：确保电源电压在2V至6V之间，避免超过最大额定值以防止损坏。
• 信号完整性：在高频应用中，合理配置阻抗，使用合适的PCB布局和接地设计，以降低信号干扰与反射。
• 温度限制：了解应用环境的温度范围，确保器件在规定的工作温度范围内运行。
• 负载兼容性：确认输出负载不超过5.2mA的极限，以确保设备的长时间稳定运行。

结论

CD74HC4050PWR是一个可靠、灵活的逻辑缓冲器解决方案，适用于多种数字电路应用。它的高输出能力、宽工作电压范围和优异的温度表现，使其在工业、通信和消费电子产品中极具吸引力。选择CD74HC4050PWR将为您的设计提供更高的信号完整性和系统稳定性，是确保电子产品高效运行的重要元件之一。
