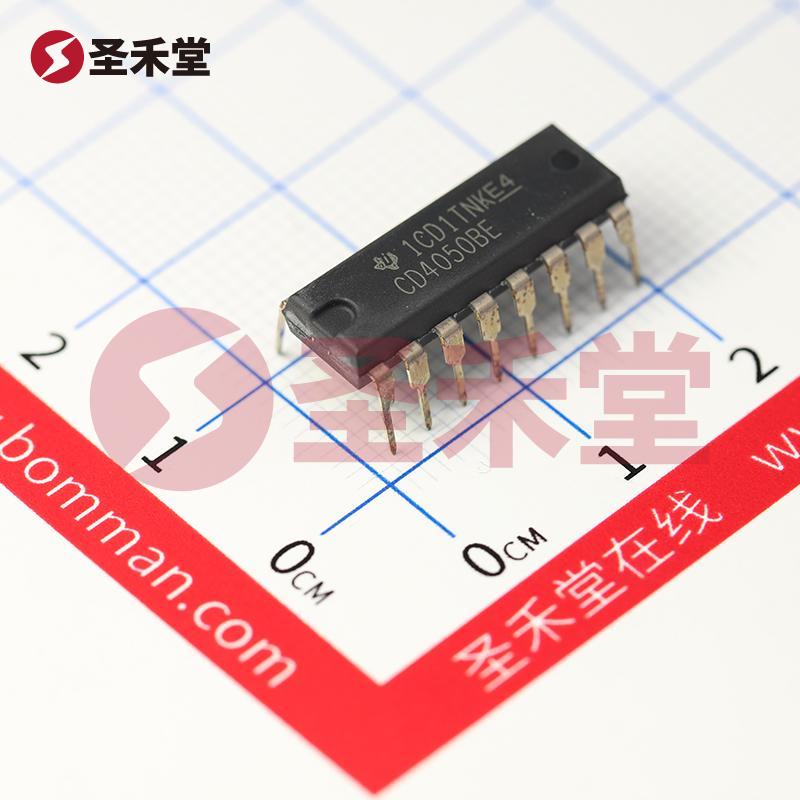

CD4050BE

CD4050BE 产品概述

1. 产品简介

CD4050BE是一款高性能的缓冲器和非反向驱动器，它由德州仪器（Texas Instruments）制造，采用16-DIP（双列直插封装）设计。作为一款宽范围电压监测与信号处理的元器件，CD4050BE在电子电路设计中起着至关重要的作用，适合多种应用场合，包括信号放大、信号电平转换以及在不同逻辑电平系统间的信号隔离。

2. 关键规格

• 逻辑类型: 缓冲器/非反向逻辑
• 元件数: 6个独立元件，每个元件处理1个位的信号
• 输出类型: 推挽式输出，可以有效地驱动负载
• 电流能力:
  • 输出高电流：最大8mA
  • 输出低电流：最大48mA
• 供电电压范围: 3V 至 18V
• 工作温度范围: -55°C 至 125°C
• 安装类型: 通孔
• 封装: 16-PDIP

3. 典型应用

CD4050BE具备极高的灵活性，常用于：

• 信号缓冲: 在需要对信号进行强度放大以适应后续电路的场合，CD4050BE提供了有效的缓冲解决方案。
• 电平转换: 在不同逻辑电平的电路之间进行信号转化，保证了电路的可靠性和安全性。
• 驱动输出: 它可以用作驱动其他电子元件，如LED灯、继电器等，AJDIO驱动能力是CD4050BE的一个突出优点。
• 数据总线输入与输出: 在数据处理系统中，CD4050BE可用于总线的输入和输出，从而确保数据的完整性与一致性。

4. 性能与优势

CD4050BE采用了先进的CMOS技术，其工作电压范围广泛，适应性强，可以在低电压和高电压环境下稳定工作，适合各种应用需求。输出推挽式设计使得它能够在高速信号传输时维持良好的信号质量，减小了信号失真与延迟。

在高温和低温环境下，CD4050BE仍能稳定运行，其温度范围达到-55°C至125°C，这使得它适合航天、汽车及工业自动化等恶劣工作环境。

5. 封装与安装

CD4050BE采用16-PDIP封装形式（双列直插封装），这种封装不仅便于电路板布线，还方便用户进行二次加工和维护。通过通孔安装方式，可以快速装配到PCB板上，适合大规模生产。

6. 总结
