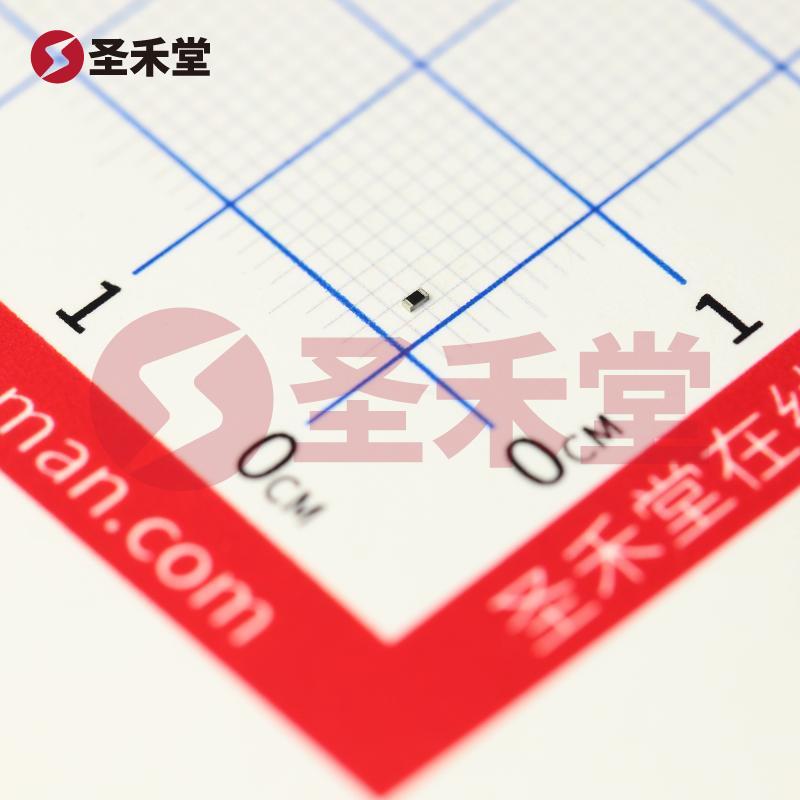

RC0402JR-073K3L

产品概述: RC0402JR-073K3L

基本介绍 RC0402JR-073K3L 是由国巨（Yageo）制造的一款贴片电阻，属于 RC 系列。该电阻采用 0402 (1005 公制) 尺寸封装，其小巧的体积和优良的性能使其在电子电路设计中广泛应用。

产品特性

1. 电阻值: 3.3 kΩ

   • 此电阻的标准电阻值为 3.3 kΩ，适合多种电路中的信号处理或电压分配功能。

2. 功率规格: 0.063W (或 1/16W)

   • 本产品的功率额定值为 62.5mW，能够在适度负载下稳定工作，满足大多数电子设备的需求。

3. 容差性能: ±5%

   • 该贴片电阻具有 ±5%的容差，这意味着其实际电阻值在 3.135 kΩ 到 3.465 kΩ 之间。这一容差范围适合于对性能要求不极端苛刻的应用。

4. 温度系数: ±100ppm/°C

   • 该电阻的温度系数为 ±100ppm/°C，表示随着温度的变化，电阻值的变化率相对较低，保持了较高的稳定性和可靠性，适用于温度变化较大的环境。

5. 工作温度范围: -55°C ~ 155°C

   • RC0402JR-073K3L 的工作温度范围广泛，适合各种不同的环境条件，从极寒到高温均能可靠工作，满足工业、汽车及通信等高要求领域的需求。

6. 材料与工艺: 厚膜

   • 采用厚膜工艺制造，保证了电阻的一致性和可重复性，特别适合大规模生产和批量应用。

7. 外形尺寸: 0.039" x 0.020" (1.00mm x 0.50mm)

   • 由于其超小的封装规格，RC0402JR-073K3L 可以容易地集成在高速、高密度电路板设计中，对于空间要求较高的设备尤为重要。

应用领域 RC0402JR-073K3L 贴片电阻适用于多个领域，包括但不限于：

• 消费电子产品: 电视、音响系统、智能手机等日常电子设备的信号处理。
• 工业设备: 传感器、控制器和电机驱动电路中的电阻分配。
• 通讯设备: 路由器、交换机和基站等网络设备中，实现信号的稳定传输。
• 汽车电子: 车载电子设备中的温度、压力传感器和其他监控电路。

安装与配置 由于其表面贴装特性，RC0402JR-073K3L 可通过自动贴片机进行快速安装。这种安装方式不仅效率高，而且可以减少传统插装式元件在焊接过程中可能带来的问题，如虚焊、焊点不良等。此外，表面贴装的方式可以节省电路板上的空间，提高设计的灵活性。

总结 RC0402JR-073K3L 贴片电阻是一个理想的选择，适合多种电子应用。凭借其高功率额定值、优秀的温度性能和小尺寸优势，能够满足现代电子设备对性能和空间的双重需求。同时，Yageo 作为全球知名的电子元器件制造商，提供稳定的产品质量保障，使该电阻在市场上得到了广泛的认可与应用。
