FDMS86101

FDMS86101 产品概述

引言

FDMS86101 是一款高性能的 N 通道 MOSFET，已经被广泛应用于各种电子电路中，尤其是在高效能电源管理和开关控制应用中。其主要特点包括较高的漏源电压、出色的电流承载能力以及极低的导通电阻，使其在现代电子器件中具有广泛的应用前景。

基本参数

FDMS86101 的主要电气特性如下：

• FET 类型: N 通道

• 技术: MOSFET（金属氧化物场效应晶体管）

• 漏源电压 (Vdss): 最大值为 100V，适用于高压应用场景。

• 连续漏极电流 (Id): 25°C 时，电流能够达到 12.4A，当工作温度在 Tc 下，电流可提高至 60A。

• 驱动电压: 在最小和最大 Rds On 下，驱动电压分别为 6V 和 10V。这一特性为 MOSFET 提供了灵活的驱动选择。

• 导通电阻 (Rds On): 针对不同的 Id 和 Vgs，最大导通电阻为 8 毫欧（在 10V 和 13A 条件下）。较低的导通电阻显著降低了在导通时的功耗，提高了整体电路的效率。

• 阈值电压 (Vgs(th)): 最大值为 4V @ 250µA，保证了在低电压下也能良好导通，提升了控制灵敏度。

• 栅极电荷 (Qg): 在 10V 驱动下，栅极电荷最大值为 55nC，表明该 MOSFET 响应快速，适合高频应用。

• 输入电容 (Ciss): 在 50V 条件下，最大输入电容为 3000pF，保证了良好的信号传输效率。

• 功率耗散: 最大功率耗散为 2.5W（在环境温度 Ta 下）和 104W（在结温 Tc 下），表明其能够在严苛条件下稳定工作。

• 工作温度范围: 从 -55°C 到 150°C 的宽广工作温度范围，使其能够在各种极限环境中应用。

封装与安装

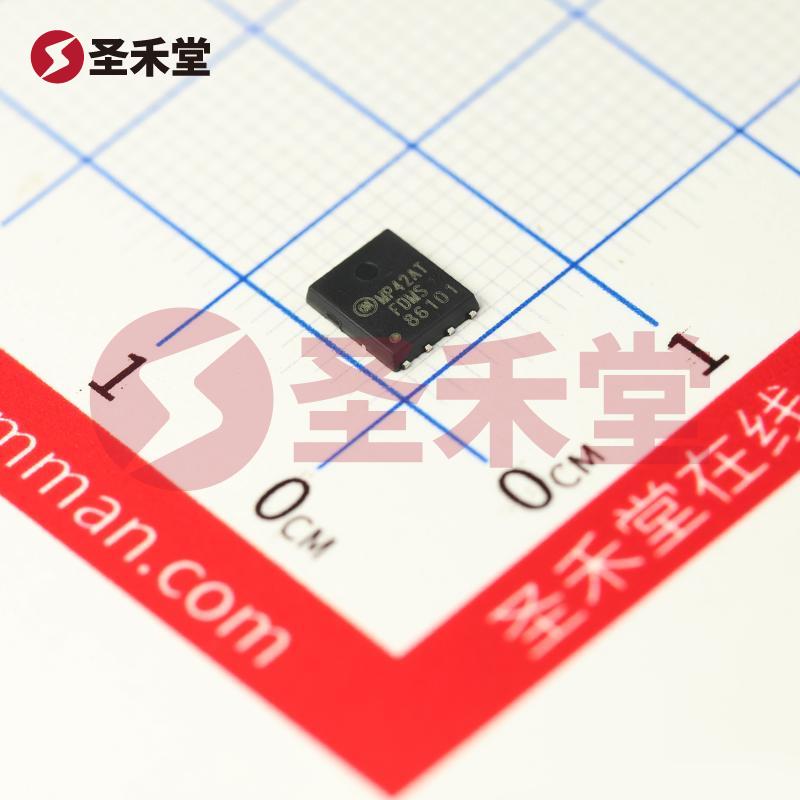

FDMS86101 采用 8-PQFN（5x6mm）封装，属于表面贴装型（SMD），适合自动化贴片生产工艺，减少了装配空间，提高了热管理能力。该封装设计使得其在 PCB 设计中更加灵活，适应多种市场需求。

应用领域

FDMS86101 的高性能特性令其成为多个应用场景的理想选择，具体包括：

• 电源管理系统: 适用于 DC-DC 转换器、开关电源及各种电源模块中，能有效提高转换效率，降低能量损耗。

• 电动机控制: 在电动机驱动（如无刷电机）的应用中，通过快速开关控制，能够实现更高的效率与控制精度。

• 消费电子: 在智能手机、平板电脑以及其他移动设备中，作为功率开关，提高设备的电池使用效率。

• 电池管理系统: 在储能系统中，作为高效的开关元器件，为电池充放电提供可靠的控制。

结论

FDMS86101 N 通道 MOSFET 结合其优异的电气特性、宽泛的工作温度及高功率处理能力，成为各类高效能电源管理和控制应用的理想解决方案。凭借安森美（ON）品牌的可靠性及市场信誉，该产品在电子设计工程师和开发人员中的认可度不断提升，是现代电子设计中不可或缺的重要元器件之一。
