DG413DY-T1-E3 产品概述
产品简介
DG413DY-T1-E3 是由 VISHAY（威世半导体）生产的一款高性能双极性模拟开关。此组件设计用于多路复用和解复用应用，具备灵活的开关功能，能够在高速信号传输和低功耗应用中表现优异。DG413 属于双通道开关，支持 SPST（单刀单掷）配置，提供四个独立的开关电路，具有标准的 1:1 接口设计。
主要特性
开关电路和功能：本产品采用 SPST（常开/常闭），可适用于各种需要切换的电路配置。由于其 1:1 的架构，使得设计师在布局和连接时更加简便。
低导通电阻：DG413DY-T1-E3 的最大导通电阻为 35 欧姆，此特性确保在开关开启时信号损耗最小，有效提高信号传输质量和系统性能。
广泛的供电电压范围：元件可在单电源范围内工作（V+ 5V ~ 44V）及双电源范围内（±5V ~ 20V），使其适应多种应用环境和电源类型。
快速开关时间：DG413 在最大开关时间方面提供了 175ns 的开启时间 (Ton) 和 145ns 的关闭时间 (Toff)，适合用于高速信号切换场合，如数据采集、通信及音频处理应用。
低电流泄露性能：在待机状态下，漏电流最大仅为 250pA，此值对于许多低功耗设备尤为重要，以延长设备的使用寿命并减少电池消耗。
优秀的串扰特性：在 1MHz 频率下，器件提供了高达 -85dB 的串扰性能，意味着相邻通道之间的干扰极小，提高了整个系统的信号完整性。
高温工作范围：DG413 设计可在 -40°C 到 85°C 的温度范围内稳定运行，符合严苛环境应用的需求。

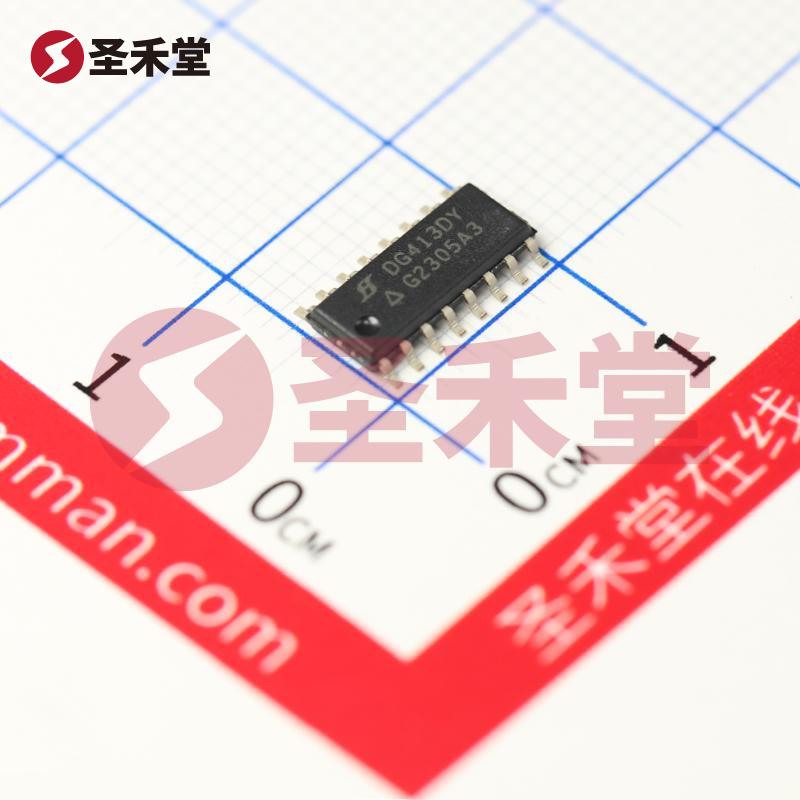

小型封装：采用 16-SOIC（0.154"，3.90mm 宽）封装，适合表面贴装，多用于现代紧凑型电路板设计。
应用场景
DG413DY-T1-E3 适合多种应用，包括但不限于：
- 音频开关和混合器
- 数据采集系统中的信号路由
- 通信设备中的开关选择
- 测量仪器中的信号切换
- 电子开关系统
- 自动化设备的接口切换
其优秀的性能参数使其也非常适合在医疗设备、消费电子、自动控制系统中广泛应用。
结论
总之，DG413DY-T1-E3 作为一款高性能的模拟开关，提供了良好的电气特性和多样的应用潜力。凭借其低导通电阻、快速的开关时间以及极低的漏电流，产品适合各种要求高信号质量及高可靠性的应用场合。对设计师而言，这款组件提供了极大的灵活性，有助于优化电路设计并提高系统整体性能。在选择适合的开关 IC 时，DG413DY-T1-E3 值得作为首选元件考虑。
