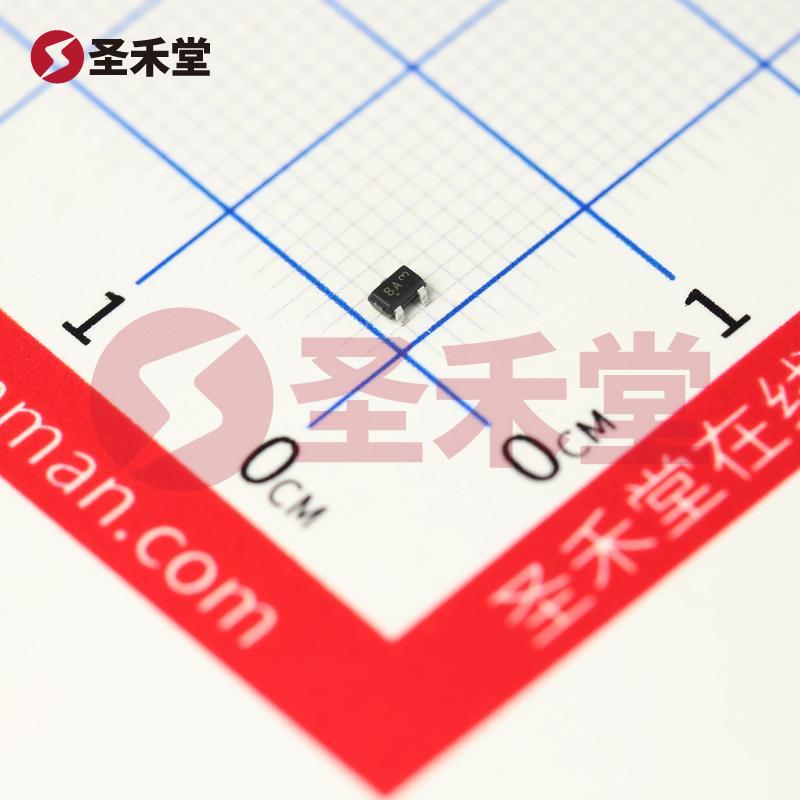

MUN5211T1G

MUN5211T1G 产品概述

一、产品概述

MUN5211T1G 是一款数字NPN晶体管，采用SC-70-3（SOT-323）封装，专为低功耗应用设计。其最大集电极电流（Ic）为100mA，集射极击穿电压（Vce）最大可达50V，使其在多种电源电路中具备良好的适应性。这款晶体管具有预偏压特性，适合用于需要快速开关和低功耗的场合，如数字电路、信号处理和驱动接口等。

二、主要参数

1. 晶体管类型：NPN - 预偏压
2. 电流 - 集电极 (Ic)：最大值100mA
3. 电压 - 集射极击穿 (Vce)：最大值50V
4. 基极电阻器 (R1)：10 kΩ
5. 发射极电阻器 (R2)：10 kΩ
6. DC电流增益 (hFE)：在Ic为5mA和Vce为10V时，最小为35
7. 饱和压降 (Vce，sat)：在Ic为10mA和Ib为300μA时，最大值为250mV
8. 集电极截止电流 (Ic，max)：500nA
9. 最大功率：202mW
10. 安装类型：表面贴装型
11. 封装/外壳：SC-70，SOT-323
12. 供应商器件封装：SC-70-3（SOT-323）

三、应用场景

MUN5211T1G的设计使其非常适合应用于各种低功耗电路中，尤其是以下领域：

1. 数字电路：MUN5211T1G能够支持快速开关，适合在数字逻辑电路中用作开关。
2. 信号处理：其小型化封装和高灵敏度使其极适用于信号增强和处理应用。
3. 端口驱动：能够有效控制小负载，例如LED驱动或音频信号传输。
4. 便携式设备：其低功耗特性使其在手机、平板电脑等便携式设备中广泛应用。
5. 汽车电子：在汽车电子控制系统中实现温度、压力和速度监测。

四、产品优势

MUN5211T1G 的多项特点为其市场提供了一种理想的解决方案：

1. 小型化封装：SC-70封装减少了电路板空间，使得产品设计更加紧凑。
2. 高效率：与其他晶体管相比，其饱和压降低，能有效降低系统能耗。
3. 可靠性：提供出色的直流电流增益，确保在各种工作条件下都能保持稳定性能。
4. 简化设计：由于集成了预偏压功能，设计者只需较少的外围组件便能快速实现功能。

五、注意事项

在使用MUN5211T1G时，必须注意以下事项：

1. 最大工作条件：遵循最大Ic和Vce的限制，以免发生短路或过热。
2. 电阻器选择：使用尺寸适当的电流限制电阻以提高整体电路安全性。
3. 散热管理：在高功率工作情况下，合理设计冷却方案以延长使用寿命。

结论

MUN5211T1G是一款设计优良的NPN数字晶体管，凭借其出色的电气性能和紧凑的外形，成为各种低功耗应用电路中不可或缺的选择。无论是在消费电子、汽车电子还是工业自动化等领域，MUN5211T1G提供了理想的解决方案，助力设备性能的提升与系统集成的简易化，展现出优异的市场竞争力。
