ULN2004ADR

ULN2004ADR 产品概述

一、产品简介

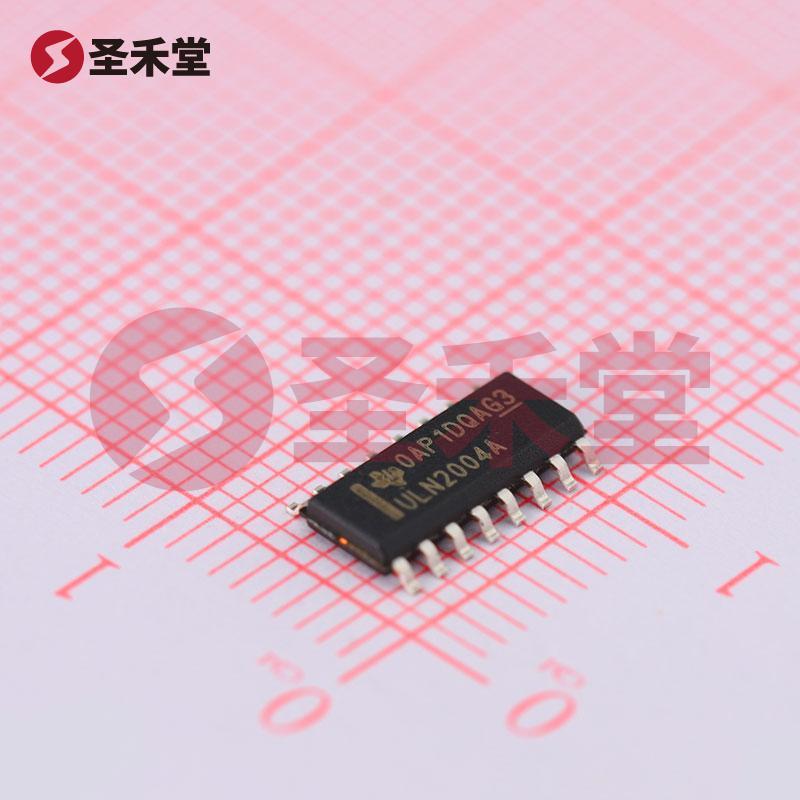

ULN2004ADR 是由德州仪器（Texas Instruments）生产的一款 NPN 达林顿晶体管阵列，采用 SOIC-16 封装，具有卓越的性能和广泛的应用场景。此器件包含七个可独立驱动的 NPN 达林顿晶体管，适用于多种低端输出应用，包括继电器驳接、螺线管驱动以及其他需要较大电流输出的场合。

二、基本参数

1. 晶体管类型：NPN达林顿
2. 最大集电极电流 (Ic)：500mA
3. 集射极击穿电压 (Vce)：最大为50V
4. 饱和压降 (Vce(sat))：在不同 Ib、Ic 下为最大 1.6V @ 500µA 和 350mA
5. 集电极截止电流：最大 50µA
6. 工作温度范围：-40°C ~ 70°C
7. 安装类型：表面贴装型
8. 封装：16-SOIC（宽度为3.90mm）
9. 供电电压：不需要特殊供电
10. 输出数：7
11. 输出配置：低端输出
12. 输入类型：反相输入

三、应用场景

ULN2004ADR 的广泛应用主要基于其高效的驱动能力和多通道配置，常用于以下领域：

1. 继电器驱动：由于其集电极电流高达 500mA，能够直接驱动多个继电器，适合用于主控电路的开关控制。
2. 电机控制：在小型电机驱动系统中，ULN2004ADR 可以通过控制输入信号实现电机的正反转与启停控制。
3. LED 驱动：可以用于控制大功率 LED 的开关，提高系统的可控性与稳定性，适合用于车灯、信号灯等高功率 LED 应用。
4. 外设接口：适合用于控制各种外设，如传感器、执行器等，特别是在需要较大电流的场合。

四、技术优势

1. 集成度高：ULN2004ADR 将多个达林顿晶体管集成在一个封装中，节省了电路设计空间。
2. 驱动能力强：高达 500mA 的集电极电流能力，使得该产品在负载驱动方面表现突出。
3. 简单易用：反相输入特性使得控制逻辑设计更加直观，用户只需提供简单的输入信号即可实现驱动。
4. 热稳定性好：宽广的工作温度范围 (-40°C ~ 70°C) 保证了该产品在各种复杂环境下的稳定性。
5. 优秀的饱和压降特性：低饱和压降意味着在高电流下更少的功耗，从而提高了系统的整体效率。

五、总结

ULN2004ADR 作为一种高效能的 NPN 达林顿晶体管阵列，将多达七个独立控制的晶体管集成在一款紧凑的 SOIC-16 封装中，是驱动低端负载和电机控制的理想选择。其友好的输入设计和高达 500mA 的输出能力，令人其在各种自动化与控制系统中脱颖而出。

无论是在家用电器、工业自动化，还是智能控制系统，ULN2004ADR 都具有广泛的应用价值。如果您正在寻找一种可靠、性能强大的解决方案，以满足复杂控制需求，ULN2004ADR 绝对是一个值得考虑的选择。
