TLV75533PDBVR

TLV75533PDBVR 产品概述

概述

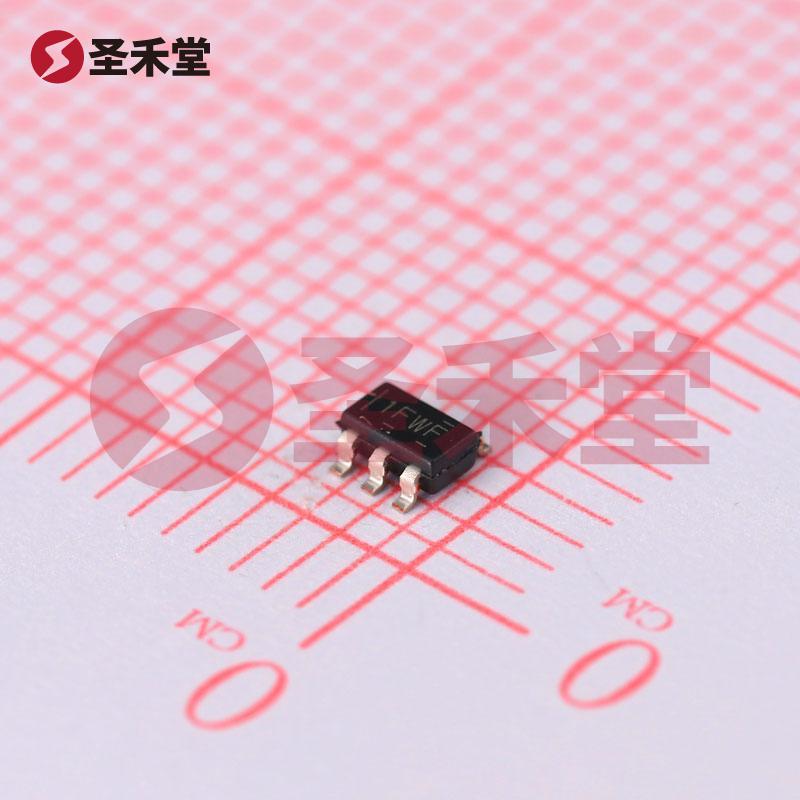

TLV75533PDBVR 是德州仪器（Texas Instruments）推出的一款线性稳压器（LDO），其设计旨在提供稳定的3.3V输出，最大支持500mA的输出电流，广泛应用于各种电子设备中。该器件的封装形式为SOT-23-5，属于表面贴装型，适合在空间有限的环境中使用。

关键特性

1. 输入电压范围：TLV75533PDBVR 的输入电压最大可达到5.5V，确保其能够兼容多种供电系统。该特性不仅适合一般的电源适配器，也适用于电池供电的设备。

2. 输出电压与电流：该稳压器固定输出电压为3.3V，能够提供最高500mA的输出电流，适合作为MCU、传感器及其他周边电路的电源供应。输出的正极配置确保其易于与多种电路集成。

3. 低静态电流：TLV75533PDBVR 的静态电流为31µA，这一特性使其在电池供电的应用中表现优异，有助于延长系统的电池使用寿命。

4. 电压降：在全负载条件下，其最大电压降为0.238V，这意味着即使在500mA的负载条件下，输入电压与输出电压之间的差额也非常小，进一步提升了能效。

5. 良好的电源抑制比（PSRR）：该器件在1kHz至1MHz频率范围内的PSRR高达52dB，这意味着它能够有效抑制输入电压变化对输出电压的影响，适合在电源噪声明显的环境中工作。

6. 保护功能：TLV75533PDBVR 具备过流和超温保护功能，这些保护机制确保了设备在异常工作条件下的安全性和可靠性，大大降低了对外部保护电路的需求。

7. 工作温度范围：该器件的工作温度范围为-40°C至125°C，适合用于各类严酷的工作环境，确保其在高温或低温条件下均能稳定工作。

8. 控制特性：集成的使能控制特性允许用户在不使用时将器件置于低功耗模式，方便更为精细的电源管理。

应用领域

TLV75533PDBVR 的设计和特性使其适合多种应用场景，例如：

• 便携式电子产品：由于其低功耗特性，非常适合于便携式设备和电池供电系统，如可穿戴设备、智能手机及平板电脑。
• 传感器与微控制器：稳定的3.3V输出对于多种传感器和单片机（MCU）是至关重要的，尤其是在数据采集和处理的场合。
• 工业自动化：可用于各类工业设备中的电压稳压应用，以提高设备的可靠性和性能。
• 消费电子：广泛应用于消费电子产品中，如家电、音频设备等。

结论

TLV75533PDBVR 是一款功能强大且稳定的线性稳压器，结合了低功耗、高效率及灵活的工作条件。从便携式设备到工业应用，该器件可满足多种电源管理需求。通过其可靠的保护功能与优越的电源抑制能力，设计师可以更轻松地确保系统的稳定性和可靠性。因此，TLV75533PDBVR 是对任何寻求高效且稳健电源解决方案的工程师与设计师的重要选择。
