BCP56T1G

产品概述：BCP56T1G NPN晶体管

一、基本信息

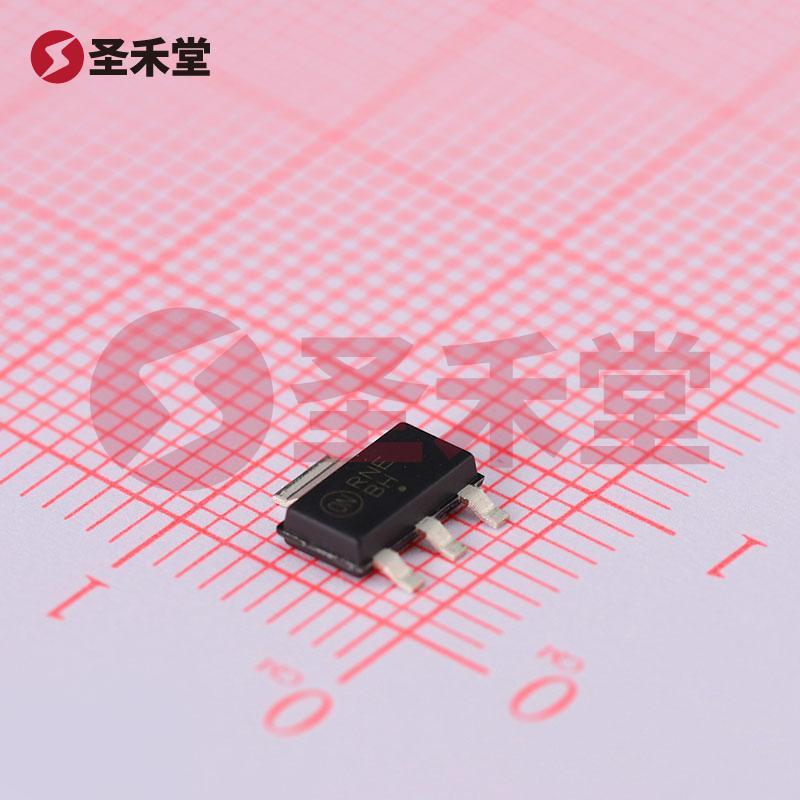

BCP56T1G是一种高性能、表面贴装型的NPN晶体管，由安森美（ON Semiconductor）生产，采用SOT-223封装。该器件广泛应用于各种电子设备中，尤其是高频电路和功率放大器。它的设计满足了现代电子产品在小型化、效率和性能方面的要求。

二、主要参数

1. 晶体管类型: BCP56T1G属于NPN类型晶体管，能够有效进行电流的放大和开关操作。

2. 电流 - 集电极 (Ic):

   • 最大集电极电流为1A，适合用于中等功率的应用。

3. 电压 - 集射极击穿 (Vce):

   • 最大击穿电压为80V，提供了足够的安全裕度以承受电路中的瞬态过压。

4. 饱和压降 (Vce(sat)):

   • 在集电极电流为50mA和500mA时，最大饱和压降为500mV，意味着器件在导通状态下的能量损耗较低。

5. 电流 - 集电极截止 (ICBO):

   • 在高达100nA的截止电流下，该器件具备极低的静态漏电流，确保其在关闭状态下的能效。

6. 直流电流增益 (hFE):

   • 在集电极电流为150mA和集射电压为2V的情况下，最小直流电流增益为40，表明该器件在中等负载条件下仍保持较为稳定的增益性能。

7. 功率:

   • 最大功率为1.5W，适合在合理的功率条件下进行各种应用。

8. 频率 - 跃迁:

   • 跃迁频率达到130MHz，适合高频电路的应用需求，提供足够的带宽以实现快速开关操作。

9. 工作温度:

   • 该器件的工作温度范围广泛，支持-65°C至150°C的工作环境，适应于复杂和极端的应用环境。

10. 封装类型:

    • SOT-223封装设计为表面贴装，方便与自动化生产线的集成，适合现代PCB布局。

三、应用场景

BCP56T1G可以广泛应用于以下几个领域：

1. 信号放大器: 凭借其较高的频率响应和电流增益，BCP56T1G非常适合用于音频放大器及其他信号调节设备。

2. 开关电路: 由于其低饱和压降及大电流承载能力，该晶体管适用于电源开关和负载切换电路。

3. 线性调节器: 在电源管理和稳压电路中，BCP56T1G可用于传统的线性调节器方案中，帮助实现稳定电压输出。

4. 无线通讯: 由于其高频特性，该器件在无线通讯设备中表现出色，能够支持信号传输和接收的需要。

5. 传感器信号处理: 对于各种传感器（如温度、湿度传感器）的信号增强和处理，BCP56T1G能够提供可靠的解决方案。

四、总结

BCP56T1G是一款功能强大且多用途的NPN晶体管，凭借其优异的电气性能和广泛的适用范围，成为众多电子设计项目的重要组成部分。其高集电极电流能力、宽广的工作温度范围、低静态电流以及出色的频率特性，使其成为在现代电子产品中不可或缺的元件之一。随着电子技术的不断发展，BCP56T1G必将在更多应用中发挥更大的作用。
