SMBJ24CAQ-13-F

产品概述：SMBJ24CAQ-13-F 瞬态抑制二极管 (TVS)

1. 引言

SMBJ24CAQ-13-F 是由 DIODES（美台）公司生产的一款高性能瞬态抑制二极管（TVS），广泛应用于汽车电子领域。此器件专为保护敏感电子元件免受瞬态电压及脉冲干扰的影响而设计，其特有的反向击穿电压和脉冲承受能力，使其在各种极端工作环境下表现出色。

2. 基本参数

SMBJ24CAQ-13-F 是一种单通道齐纳二极管，具有以下主要电气特性：

• 反向断态电压：典型值为 24V，适合在典型汽车电路中应用。
• 击穿电压：最小值为 26.7V，确保在正常工作电压下不会误导电流，并在瞬态事件中迅速反应。
• 箝位电压：在脉冲条件下，最高达到 38.9V，这保证了在高能瞬态事件中能有效限制输出电压，防止对下游元件造成损坏。
• 峰值脉冲电流：在 10/1000µs 脉冲下，器件能够承受最高 15.4A 的电流，对于应对瞬态电流尤为关键。
• 峰值脉冲功率：高达 600W，进一步提高了器件对瞬态事件的承受能力。

3. 设计与封装

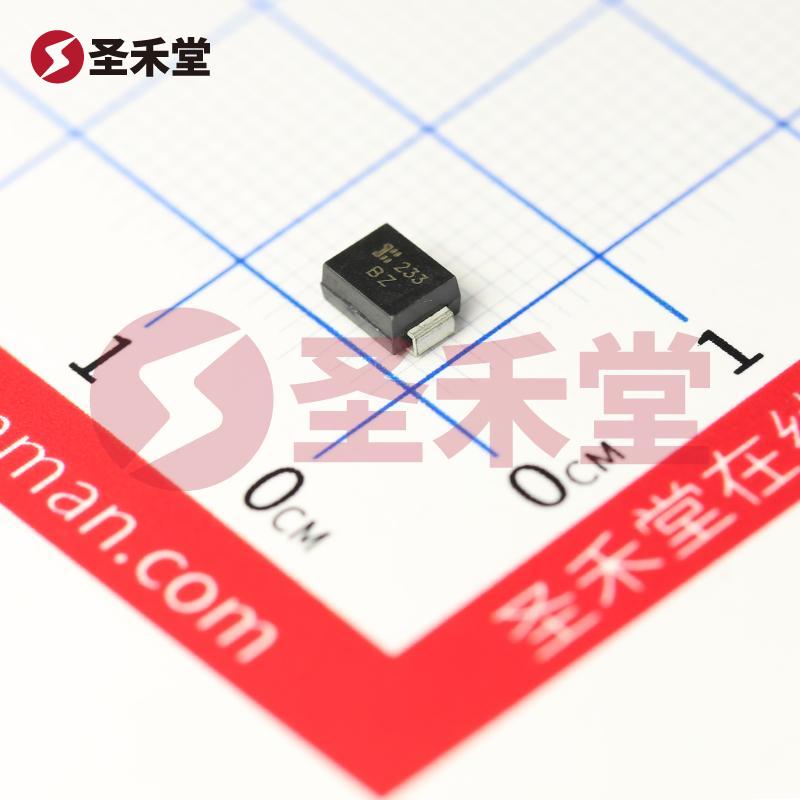

SMBJ24CAQ-13-F 采用 SMB 封装（DO-214AA），这是表面贴装的一种标准型封装，因其小巧的外形和良好的热性能而适用于高密度集成电路设计。该封装可以使器件在热管理和电气性能方面达到优良均衡。

4. 工作温度范围

该器件的工作温度范围从 -55°C 到 +150°C，提供了极端条件下的可靠性，适应多种汽车及工业环境，为设计者提供了更大的灵活性。

5. 应用场景

SMBJ24CAQ-13-F 的主要应用包括：

• 汽车电子：保护发动机控制单元（ECU）、车载娱乐系统和传感器等关键电子设备，避免瞬态过电压的损害。
• 工业设备：在制造和控制系统中，确保设备在电磁干扰及瞬态脉冲下的安全运行。
• 通信设备：为网络基础设施及设备提供有效的瞬态抑制，保证数据传输的稳定和安全。

6. 性能优势

• 高可靠性：凭借其广泛的工作温度和优异的抗瞬态能力，SMBJ24CAQ-13-F 在各种严苛环境中表现出色。
• 紧凑设计：SMB 封装使其在现代电子产品的小型化设计中依然能够高效工作。
• 易于集成：表面贴装型设计不仅利于自动化生产，更能减小PCB占用面积，适合大规模生产。

7. 总结

SMBJ24CAQ-13-F 瞬态抑制二极管是现代汽车和工业电子应用中不可或缺的保护组件。凭借其卓越的性能参数、宽广的工作温度范围以及便于集成的封装设计，使其成为设计师在选择瞬态电压抑制解决方案时的理想选择。无论是在高电流瞬态事件还是过电压冲击中，该器件都能确保设备的长期稳定性和可靠性，为电子系统的安全运行提供了重要保障。
