型号:

SMBJ22CA-13-F

品牌:DIODES(美台)
封装:SMB
批次:22+
包装:编带
重量:0.207g
其他:

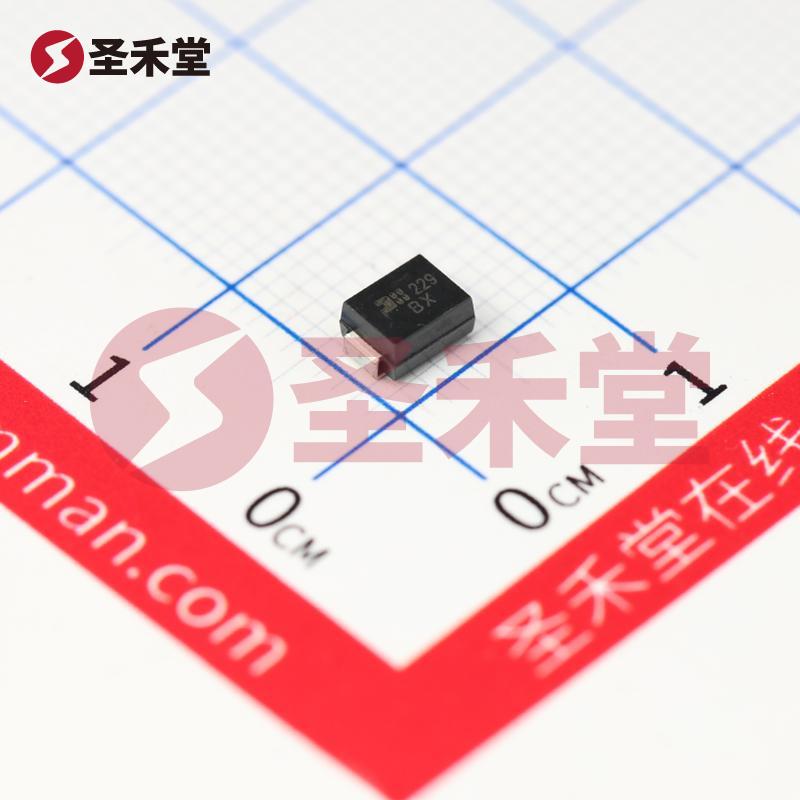

SMBJ22CA-13-F 产品实物图片
SMBJ22CA-13-F 一小时发货
描述:Diode: TVS; 600W; 24.4÷28V; 16.9A; bidirectional; SMB; reel,tape
库存数量
库存:
12
(起订量: 1, 增量: 1
最小包:3000
商品单价
梯度内地(含税)
1+
0.645
3000+
0.6
优惠券
券满50015
产品参数
属性参数值
反向截止电压(Vrwm)22V
最大钳位电压35.5V
峰值脉冲电流(Ipp)16.9A
峰值脉冲功率(Ppp)600W
击穿电压24.4V
类型TVS

产品概述:SMBJ22CA-13-F

一、基本信息

SMBJ22CA-13-F是一款由DIODES(美台)公司制造的齐纳二极管,专为电压保护应用而设计。它是一种双向瞬态电压抑制(TVS)二极管,可有效保护敏感电子元器件免受电压尖峰和瞬态过压的影响。该器件采用表面贴装型(SMB)封装,提供优秀的电压钳位保护,而其宽广的工作温度范围使其适用于多种恶劣的工作环境。

二、关键特性

  1. 电压规格

    • 反向断态电压(Vr)典型值为22V,击穿电压的最小值为24.4V,最大值可达到28V。这使得SMBJ22CA-13-F能够在稳态下正常工作,同时在电压尖峰状况下迅速响应。
  2. 电流与功率

    • 峰值脉冲电流(Ipp)可达16.9A,足以承受多数瞬态电压阶段的冲击。
    • 此外,器件的峰值脉冲功率为600W,这意味着它具有很强的过电压保护能力。
  3. 双向设计

    • 其双向通道设计使得该二极管在正负两个方向上均能够进行电压保护,在电路中提供更为灵活的配置,特别适合于需要双向保护的应用场景。
  4. 温度范围

    • 它的工作温度范围广泛,介于-55°C到150°C之间,非常适合于汽车、工业人员和其他对温度敏感的应用。

三、封装和安装

SMBJ22CA-13-F采用DO-214AA(SMB)封装,适合表面贴装技术(SMD),这对于现代电子电路的紧凑布局至关重要。SMB封装不仅能够降低PCB上的空间占用,提高生产效率,而且在散热性能方面表现良好,有助于保持器件在稳定工作状态中。

四、应用场景

SMBJ22CA-13-F适用于广泛的电源线路保护应用,如:

  • 电信设备:在通信设备中保护输入和输出线路,防止由于雷击、瞬态过电压等引发的损坏。
  • 工业控制:保护PLC和工业控制系统中的信号线路,确保系统的安全性和可靠性。
  • 汽车电子:在汽车电子设备中,为电源线、传感器线路等提供过压保护,延长元器件的使用寿命。
  • 消费电子产品:为手机、电脑和其他消费电子产品中的电源和信号线提供保护。

五、总结

总的来说,SMBJ22CA-13-F是一款高效、可靠的双向瞬态电压抑制二极管,凭借其卓越的电流和功率规格,广泛适用于众多电子设备的过电压保护。凭借其SMB封装和宽广的工作温度,SMBJ22CA-13-F为现代电子设计提供了一个理想的解决方案,确保各种应用的持续稳定运行。无论是用于工业、汽车还是消费电子,SMBJ22CA-13-F都是提升电路可靠性的典型选择。
