P600M-E3/54

P600M-E3/54 产品概述

产品简介

P600M-E3/54 是一款由 VISHAY（威世）制造的高性能标准整流二极管，具备强大的电流和电压处理能力，广泛应用于各种电源管理和整流电路中。该器件特别适合需要高反向耐压和良好热性能的应用场合。

主要参数

• 直流反向耐压（Vr）: 1kV
• 平均整流电流（Io）: 6A
• 正向压降（Vf）: 1V @ 6A
• 反向恢复时间（trr）: 2.5µs
• 反向泄漏电流: 5µA @ 1000V
• 电容: 150pF @ 4V，1MHz
• 工作温度范围: -50°C ~ 150°C

性能特点

P600M-E3/54的显著特性能体现于其高达1kV的直流反向耐压，适合在高电压环境下稳定工作。同时，其最大6A的平均整流电流能够满足大多数高功率应用需求，正向压降小于1V的设计确保了在高负载情况下的高效能表现。

反向恢复时间为2.5µs，使其在快速开关应用中非常高效。该器件适用于需要快速恢复的场合，如开关电源和高频整流电路，使得电路损耗降至最低。此外，反向泄漏电流仅为5µA @ 1kV，表明其在高温和高电压条件下的优异性能。

应用场景

P600M-E3/54广泛应用于：

1. 开关电源（SMPS）：在高效能开关电源中，P600M能够有效整流AC转DC。
2. 整流电路：在各类直流电源和充电器的整流过程中为关键组成部分。
3. 高频电源：由于其快速反向恢复特性，它适合用于高频应用如变频器。
4. 逆变器：在光伏和其他可再生能源领域的逆变器中应用广泛。
5. 电动设备：例如电动车辆和混合动力汽车中的电机驱动控制系统。

封装与安装

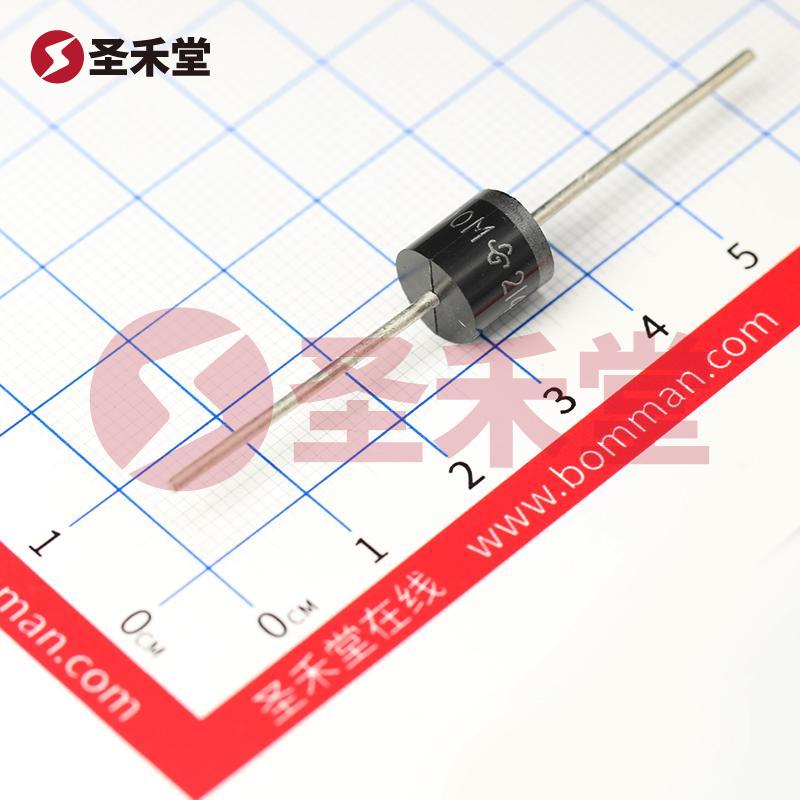

P600M-E3/54采用通孔式P600封装，适合在电路板的传统组装过程中使用。其轴向封装设计有助于强化对焊接及热管理的要求，便于散热和降低故障风险。产品的尺寸和结构设计符合通用标准，便于与其他各种元器件配合使用。

结论

P600M-E3/54是一款多用途、性能优越的标准整流二极管，能够满足高电压、大电流应用的需求。凭借其可靠的性能、出色的热稳定性以及广泛的应用领域，VISHAY的此款二极管为电气设计工程师提供了优秀的电源解决方案，是值得推荐的优质电子元器件选择。无论是在高频开关电源还是在严格要求的工业应用中，P600M-E3/54均能发挥重要作用，是确保电路性能稳定的理想之选。
