产品概述：CDSOT23-SM712

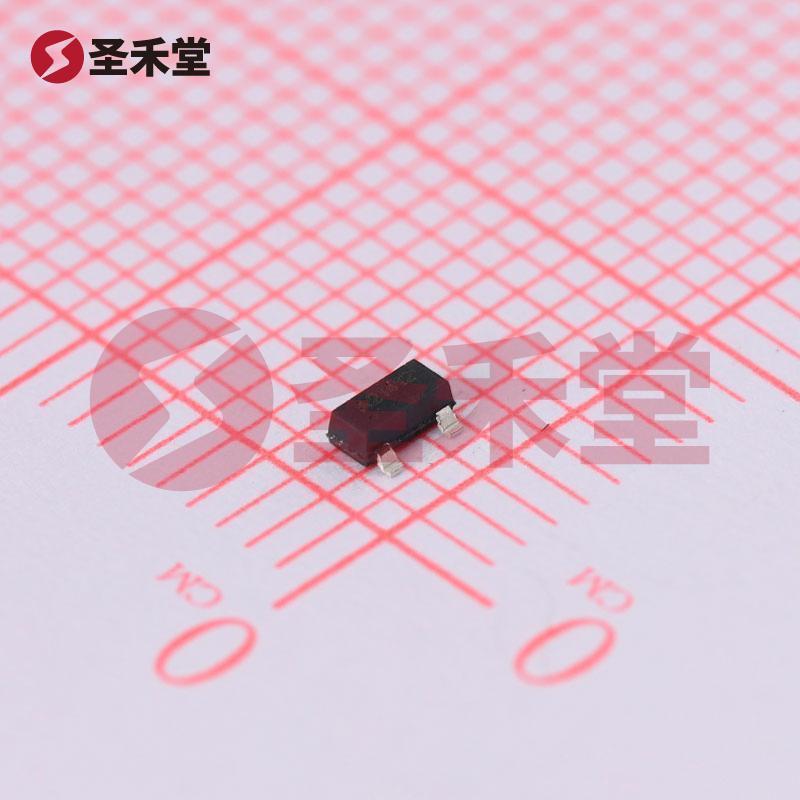

CDSOT23-SM712是一款由BOURNS公司生产的高效保护二极管，专为防止电压瞬变中的器件损坏而设计。此元器件具有双向通道，配置为表面贴装型（SMD），其封装标准为SOT-23-3，可广泛应用于RS-485通信等多种电子电路中。
关键特性
反向关断电压与击穿电压
CDSOT23-SM712具有两个典型的反向关断电压，其中7V和12V是其最大值，能够在瞬态电压下有效地保护连接的敏感元件。其最小击穿电压为7.5V和13.3V，确保在过电压情形下元器件仍能保持可靠的操作状态。
电压箝位特性
在电压瞬变事件发生时，CDSOT23-SM712提供优异的箝位电压性能，分别为14V和26V。这一特性使得器件在受到峰值脉冲电流时能够迅速转变为低阻状态，限制过电压并保护后端电子设备。
峰值脉冲电流能力
该器件能够承受的峰值脉冲电流为17A，在10/1000µs（或8/20µs）条件下的测试结果确保其具备强大的瞬态响应能力。这种高承载能力令CDSOT23-SM712成为电源线路保护和信号完整性的理想选择。
电容特性及频率响应
CDSOT23-SM712在1MHz频率下的电容值为75pF，使其在高频应用中保持良好的性能，能够有效减小由于信号干扰造成的损失。在不同频率条件下，其稳定的电容特性帮助确保信号的完整性和可靠性。
工作温度范围
该二极管的工作温度范围广泛，从-55°C到150°C，适应各种极端环境条件，确保长时间的稳定工作。因此，无论是工业领域、高温环境，还是一般电子应用场合，CDSOT23-SM712都能够提供有效的保护。
应用领域
CDSOT23-SM712广泛应用于通信、消费电子、电气设备和工业自动化等领域。尤其在RS-485数据传输方面，其强大的瞬态电压抑制功能可以显著降低数据传输时信号的干扰，提升系统的可靠性和稳定性。此外，因其出色的电气特性，CDSOT23-SM712也非常适合用于USB和HDMI接口的保护。
结论
综上所述，CDSOT23-SM712是一款结合高性能和卓越可靠性的双向瞬态电压抑制器，适合各种对电源保护要求高的应用场合。通过其高反向关断电压、低击穿电压、优良的箝位电压特性以及强大的脉冲电流承载能力，该二极管将为系统提供有效的电气保护，确保电子设备在瞬态电压冲击下仍能安全运行。无论是设计新型设备还是升级现有系统，CDSOT23-SM712都是一个值得信赖的选择。
