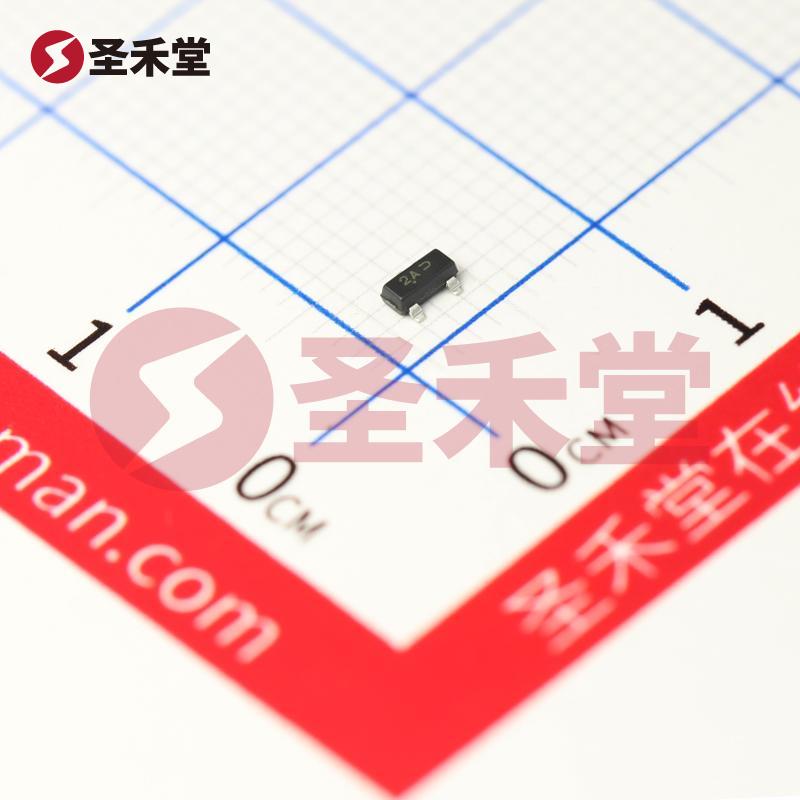

SMMBT3906LT3G

产品概述：SMMBT3906LT3G

一、基本介绍

SMMBT3906LT3G 是由安森美（ON Semiconductor）生产的一款高性能PNP型晶体管，采用SOT-23封装（TO-236），广泛应用于各种电子电路中。它具有出色的电气特性，包括高电流增益和快速的频率跃迁能力，使其成为低功耗应用的理想选择。

二、技术规格

1. 晶体管类型：PNP

   • SMMBT3906LT3G作为PNP型晶体管，在电路中用于信号放大和开关控制。

2. 集电极电流 (Ic)：

   • 最大值：200mA
   • 这一特性使其适用于中等功率的电流控制应用。

3. 集射极击穿电压 (Vce)：

   • 最大值：40V
   • 此特性提供了良好的电压保护，适合在较高电压的环境下工作。

4. 饱和压降 (Vce(sat))：

   • 最大值：400mV @ 5mA，50mA
   • 低饱和压降特性确保了更高的效率，减少了功耗，非常合适的选择用于开关应用。

5. 直流电流增益 (hFE)：

   • 最小值：100 @ 10mA，1V
   • 高增益可以有效放大输入信号，提升电路的整体性能。

6. 功率：

   • 最大值：300mW
   • 提供良好的功率处理能力，允许在多种环境和条件下稳定工作。

7. 跃迁频率：

   • 250MHz
   • 支持高频率操作，适用于高速开关和放大应用。

8. 工作温度：

   • -55°C ~ 150°C (TJ)
   • 宽工作温度范围使其适合于各种极端环境条件。

9. 封装：

   • SOT-23-3（TO-236）
   • 表面贴装的封装类型，节省电路板空间并为自动化焊接提供便利。

三、应用领域

SMMBT3906LT3G广泛应用于以下几个领域：

1. 通信设备：

   • 作为信号放大器和放大电路中的开关器件，用于各种通信设备中，如手机和无线电设备。

2. 消费电子：

   • 用于音频放大电路、视频设备以及其他消费类电子产品中，其高增益和稳定性确保了信号的良好传输。

3. 工业控制：

   • 可用于传感器信号放大、继电器控制等工业自动化应用。

4. 汽车电子：

   • 在各种汽车电子控制模块中，SMMBT3906LT3G可作为开关和信号调节器，确保可靠稳定的工作性能。

四、优点与特点

• 高性能：SMMBT3906LT3G具备优秀的电流增益和低饱和压降，能够有效提高电路性能。
• 稳定性：宽广的工作温度范围使其在极端环境中依然能够保持良好性能。
• 小型封装：SOT-23封装适合现代紧凑型电路设计，有利于节省空间。
• 快速响应：250MHz的跃迁频率支持高速度的开关操作，适合要求快速响应的应用场合。

五、总结

SMMBT3906LT3G是一款高效、稳定的PNP晶体管，因其出色的电气性能和广泛的应用范围，在电子设计中受到工程师的广泛青睐。无论是在通信、消费电子、工业控制还是汽车电子领域，其可靠性与性能都能满足应用要求，使其成为设计师的首选元件之一。
