SBAS16HT1G 产品概述

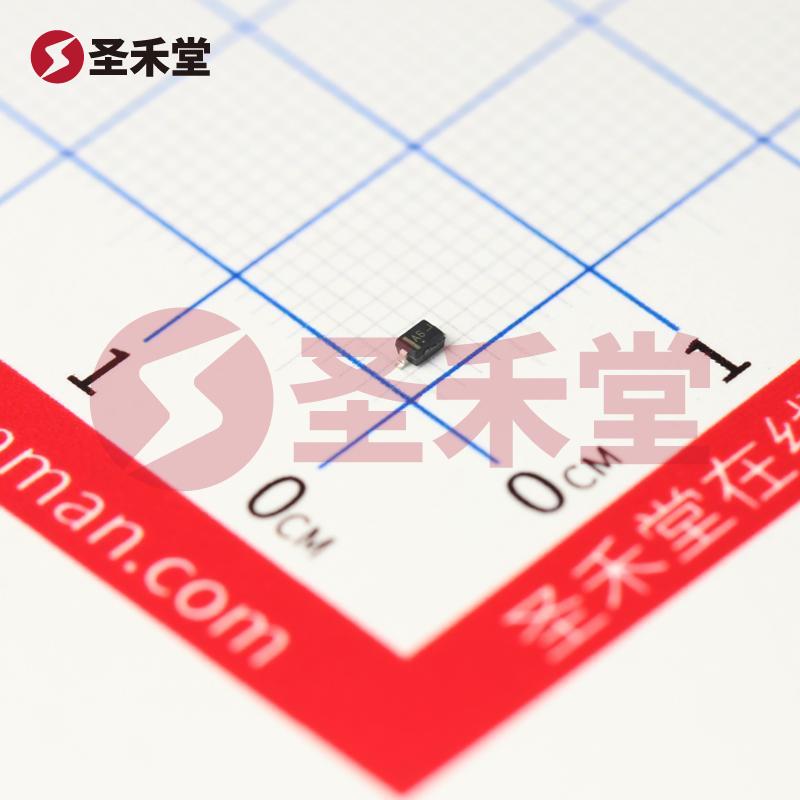

SBAS16HT1G 是一款由安森美半导体公司（ON Semiconductor）生产的高性能开关二极管。该产品采用 SOD-323-2 封装，以其小巧的尺寸和优异的电气特性，广泛应用于各种电子电路中，如信号整流、开关、电压钳位等。

基本参数

SBAS16HT1G 的反向恢复时间（trr）为 6ns，能够快速切换，这使得该二极管非常适合用于快速开关应用。它的电压 - DC 反向（Vr）最大值可达到 100V，说明该器件在高电压环境下能保持良好的性能。此外，该二极管在不同的反向电压下，其反向泄漏电流非常低，仅为 1µA（在 75V 时测量）。这种特性有助于提高电路的整体效率，并减少功耗。

在频率响应方面，SBAS16HT1G 在 0V 条件下于 1MHz 时具有 2pF 的电容，意味着其在高频操作中具有很好的稳定性和低失真。这一特点使得该二极管非常适合用于高频开关和信号处理电路。

电流承载能力

该二极管的平均整流电流（Io）为 200mA（DC），表明其在处理中等电流应用时会保持优秀的性能。它的正向电压（Vf）在 150mA 时为 1.25V，这意味着在满足设计要求的同时，二极管在正常工作条件下不会引起过多的能量损耗。

温度范围

SBAS16HT1G 的工作温度范围为 -55°C 至 150°C，具有极强的抗温性，适合在各种严酷环境中使用。无论是在高温高湿的工业环境，还是在低温的户外应用，该器件都能够稳定工作。这种特性使其广泛应用于汽车电子、消费电子和工业控制等领域。

封装与安装

该二极管采用 SOD-323-2 封装，适合表面贴装（SMD）技术，为电路设计提供了更小的占板面积和更高的集成度。其优越的封装设计还可以有效减小在多层电路板上的布局复杂性，使现代电子产品能够实现更加精密和微型化的设计。

应用领域

SBAS16HT1G 的特点使其广泛应用于多个领域，包括：

1. 消费电子：在手机、平板电脑等设备中，作为信号整流和保护元件。
2. 汽车电子：在车载控制系统中用作开关和信号调理器，确保系统的稳定性和安全性。
3. 工业控制：作为保护二极管，用于电源管理和开关电路，保障设备正常运行。
4. 通信设备：在数据传输和信号处理电路中，作快速开关和整流元件，提升信号质量。

总的来说，SBAS16HT1G 是一款性能卓越、应用广泛的开关二极管，其优异的电气特性和可靠的工作性能，使其成为现代电子设计中不可或缺的组件。
