ATTINY84-20PU 产品概述
一、产品概况

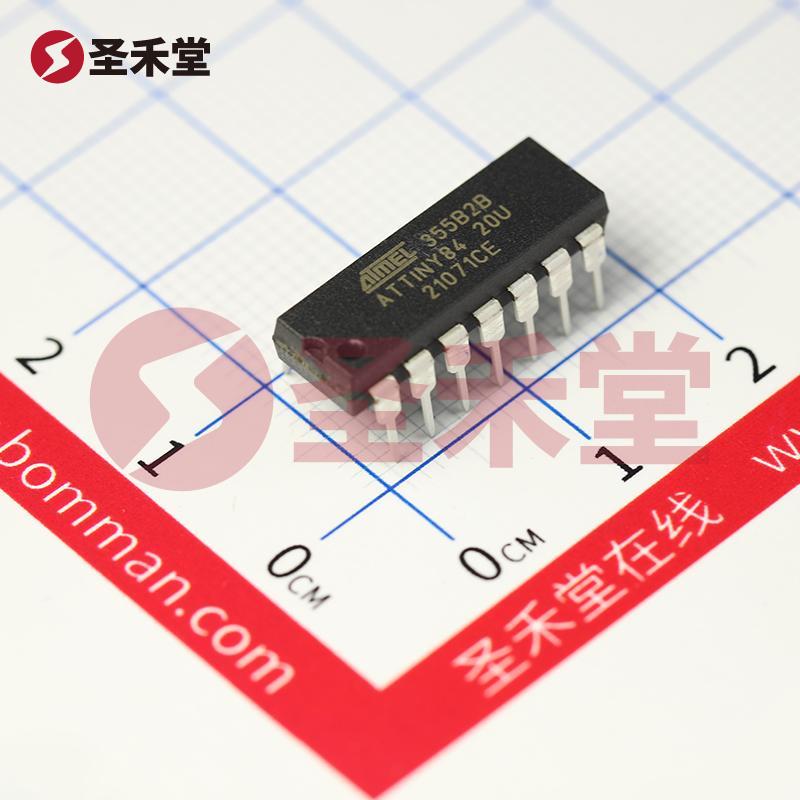

ATTINY84-20PU 是一款由美国微芯（Microchip）公司生产的高性能单片机，属于 AVR 系列微控制器。它采用 14-PDIP 封装，适合各类电子应用场景。该芯片具有 12 个 I/O 引脚，速度可达 20MHz，能够满足大多数低功耗及小型化项目的设计需求。
二、核心参数
程序存储容量：ATTINY84-20PU 内置 8KB 的闪存（4K x 16），为用户提供足够的程序存储空间，适合复杂逻辑的实现和各种应用程序的开发。
内部 RAM：拥有 512 x 8 的 RAM 存储，足够支持大多数嵌入式应用中所需的数据处理和临时存储。
EEPROM 容量：芯片还配备有 512 x 8 的 EEPROM，可以非易失性地存储数据，在断电情况下依然保持数据安全，如配置参数和用户设定等。
工作电压：其工作电压范围非常广泛，从 2.7V 到 5.5V，确保适应多种工作条件，尤其适合电池供电设备。
工作温度：ATTINY84-20PU 支持 -40°C 到 85°C 的工作温度范围，使其能够在苛刻环境中稳定工作，适合工业和户外应用。
核心处理器：采用 8 位 AVR 核心，具有较高的执行效率和丰富的指令集，支持多种编程模型，适合多种控制应用。
三、外设支持
ATTINY84-20PU 集成了丰富的外设，增强了其应用的灵活性：
欠压检测/复位：提供欠压保护功能，确保在供电不足时自动复位，防止芯片发生不可预知的行为，增强了系统的可靠性。
PWM 输出：拥有 PWM（脉冲宽度调制）功能，适合于调速、调光等应用场景，实现较为精确的模拟控制。
温度传感器：集成温度传感器，可以用于简单的环境监测系统，适合温控应用。
看门狗定时器（WDT）：内置看门狗定时器可以监测程序的运行状态，防止代码停滞，增强系统的稳定性和可靠性。
数模转换器：内置的 8 x 10b A/D 转换器，能够实现多通道模拟信号的数字转换，适用于各种传感器应用。
四、连接能力
- USI 接口：支持 USI（通用串行接口），可以与多种外部设备进行通信，支持 SPI 和 I2C 通信协议，极大地扩展了与外围设备的连接能力。
五、应用领域
基于其丰富的功能和广泛的工作电压范围，ATTINY84-20PU 被广泛应用于各种领域，包括但不限于：
- 家用电器：控制器和监测系统。
- 工业自动化：传感器和数据采集设备。
- 消费类电子：小型便携设备，低功耗产品。
- 环境监测：温度传感和数据记录器。
- 物联网设备：实现智能家居和远程监控。
六、总结
ATTINY84-20PU 是一款功能齐全、性能优越的小型单片机，尤其适合于需要高可靠性及低功耗的嵌入式系统。其内置的丰富外设和良好的扩展性，使其在开发各种应用时具有较强的灵活性。无论是在学术研究、开发原型，还是在实际的工业应用中，ATTINY84-20PU 都是一个理想的选择。
