SN74AHC132DR 产品概述
一、产品简介
SN74AHC132DR 是德州仪器（Texas Instruments）推出的一款高性能四通道施密特触发器与非门集成电路，采用14-SOIC封装。该器件主要用于逻辑应用，特别适合处理具有快速上升和下降沿的信号，以增强系统的抗干扰能力和信号完整性。凭借其低功耗特性和宽电压供电范围，SN74AHC132DR广泛应用于数字电路、汽车电子、消费电子及工业控制等领域。
二、主要特性
施密特触发器逻辑：施密特触发器的独特特性使其能够对输入信号进行有效的去噪和转换，尤其在存在干扰的情况下能够保持输出信号的稳定。其具有明显的迟滞特性，能够减少因输入信号波动造成的多次切换提高输出的可靠性。
工作电压范围：该器件的供电电压范围为2V至5.5V，能够满足多种应用场景的需求。这种灵活性使其适用于现代低电压电路设计。
高和低逻辑电平：SN74AHC132DR的高逻辑电平范围是2.2V到3.85V，而低逻辑电平范围则是0.9V到1.65V，为设计人员提供了广泛的兼容性，便于在不同电路中实现逻辑集成。
传播延迟：在5V、50pF负载条件下，最大传播延迟为9.7ns，提供快速反应时间，适合高频应用，确保信号的及时处理。
低静态电流：此芯片的静态电流最大值仅为2µA，在低功耗设计中具有显著优势，能有效延长电池供电产品的使用寿命。
输出驱动能力：SN74AHC132DR能够提供8mA的高、低电平驱动电流，能够直接驱动较为复杂的负载，包括LED等主动元器件。
工作温度范围：该芯片能在-40°C至85°C的温度范围内稳定工作，适合于各种工业环境和汽车应用。
三、应用场景
SN74AHC132DR 的应用场景非常广泛，主要包括：
- 数字电路接口：由于其良好的输入输出特点，该器件可用于与不同电压电平系统进行信号互通。
- 汽车电子：广泛应用于汽车控制系统中，提供信号整形和去噪功能，以提升系统稳定性。
- 消费电子：可用于智能家居、便携式设备等地方，实现高效的逻辑控制任务。
- 工业控制：在复杂的控制系统中，利用其快速响应和低功耗特性，增强设备的可靠性与效率。
四、封装信息

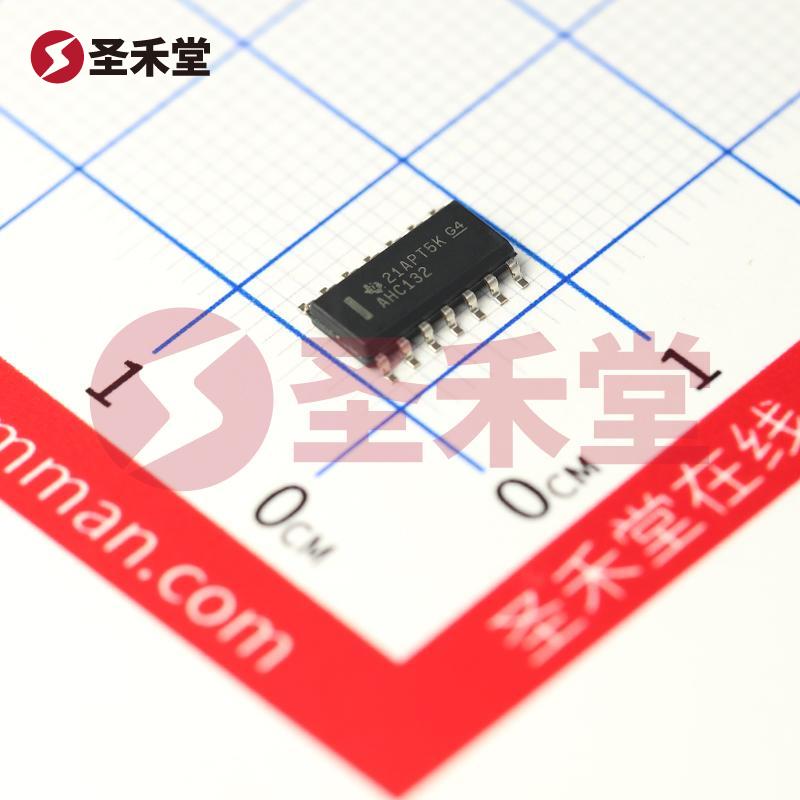

SN74AHC132DR采用14-SOIC封装，适合于表面贴装（SMD）工艺，有助于减少电路板的空间占用，提高整体集成度。其小巧的尺寸也使得产品更加轻量化，便于携带和装配。
五、总结
SN74AHC132DR是德州仪器推出的一款高性能与非门施密特触发器，具有优秀的电气性能和广泛的应用前景。其良好的传播延迟、低功耗特性和适应各种工作环境的能力，使其成为现代电子设计中不可或缺的核心组件之一。设计工程师可利用此器件高效达成电路设计目标，提供稳健而可靠的系统解决方案。
