SN74AHC00DR

SN74AHC00DR 产品概述

概述

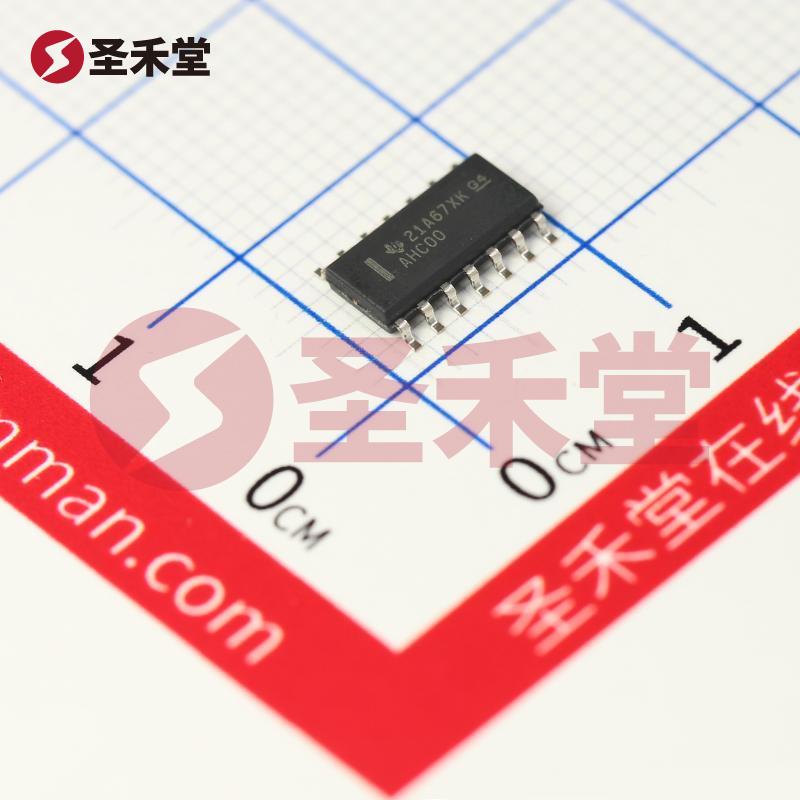

SN74AHC00DR 是由德州仪器（Texas Instruments）生产的一款高性能与非门（NAND Gate）集成电路，采用表面贴装型（SMT）封装，拥有 4 个独立的逻辑门通道。该器件以 SOIC-14 封装形式提供，适用于多种数字电路设计，在广泛的电源电压范围内操作，适合用于要求高速度与低功耗的应用场景。

关键特性

• 逻辑功能：SN74AHC00DR 实现与非门的功能，一个与非门的输出为输入信号的否定，并具备 4 个独立的逻辑通道，方便在多种逻辑电路设计中使用。
• 电源电压范围：工作电压范围广泛，适应 2V 至 5.5V 的供电需求，确保了多种电源条件下的稳定性和兼容性。
• 高速性能：在 5V 电源，50pF 负载下，其最大传播延迟可达 7.5ns，满足快速反应的数字电路需求，适合时钟频率较高的应用。
• 极低的静态电流：在工作状态下最大静态电流仅为 2µA，突显出其优异的能耗特性，适合电池供电或对能耗敏感的应用。
• 宽广的逻辑电平适应性：高逻辑电平范围为 1.5V ~ 3.85V，低逻辑电平范围为 0.5V ~ 1.65V，提升了对各种逻辑电路的兼容性。
• 输出电流能力：每个逻辑输出可以提供高达 8mA 的电流，足以驱动一般的数字负载。

应用场景

SN74AHC00DR 在多种电子设计中具有广泛的应用场景，主要包括但不限于如下几类：

1. 数字信号处理：在需处理高速数字信号的场景中，该 IC 能够有效地进行信号的逻辑运算，保证信号的完整性与迅速性。
2. 逻辑控制电路：可用于设计各种基础控制电路，如开关逻辑、异步逻辑控制等，适合家庭自动化及工业控制应用。
3. 嵌入式系统：由于其宽广的工作温度范围（-40°C ~ 125°C），能够广泛应用于汽车电子及高温环境下的嵌入式系统。
4. 通信设备：在无线通信及数据传输设备中，可以作为信号的控制和转换单元，增强系统的稳定性和可靠性。
5. 电池供电设备：低功耗特性使其特别适合用于移动设备及其他电池驱动的应用，帮助延长电池使用寿命。

工程设计注意事项

在使用 SN74AHC00DR 进行电路设计时，有几个要点需注意：

• 供电电压应确保在 2V 至 5.5V 之间，以避免损坏器件或由于电压不足造成的逻辑错误。
• 由于其传播延迟，设计时需合理安排逻辑门之间的信号传输和时序，以确保电路的可靠性。
• 对于高速应用，建议使用合适的旁路电容，以稳定供电和滤除高频噪声，提升系统的整体性能。
• 使用时需考虑器件的工作温度范围，以确保在极端环境条件下的正常工作。

结论

SN74AHC00DR 作为一款高度集成的与非门电路，不仅具备优异的性能参数，还具备极高的应用灵活性。无论是在数字信号处理、逻辑控制还是在多种嵌入式和通信系统中，它都能发挥重要作用。凭借其低功耗和高速特性，德州仪器的这一产品无疑是现代电子设计中的理想选择。
