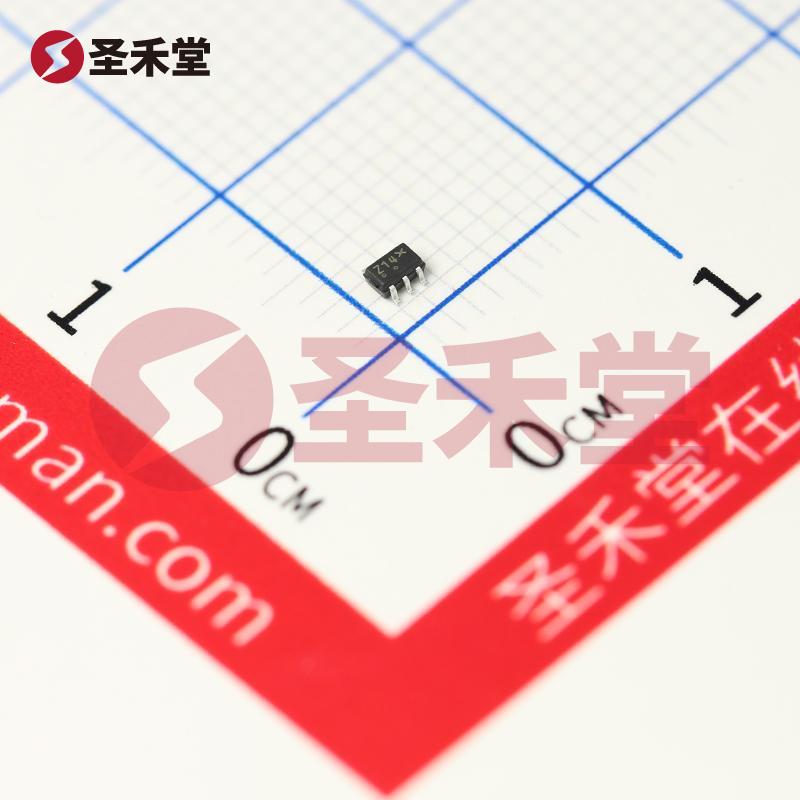

NC7WZ14P6X

产品概述: NC7WZ14P6X

产品名称: NC7WZ14P6X
产品类型: 反相器施密特触发器
制造商: ON Semiconductor (安森美)
封装类型: SC-88（SC-70-6）
安装类型: 表面贴装型 (SMD)

一、概述

NC7WZ14P6X 是一款高效的双通道反相器施密特触发器，专为满足现代电子设计中对速度、功耗和电源电压范围的广泛需求而设计。作为一种CMOS逻辑元件，本器件不仅提供反相的逻辑功能，还通过施密特触发器的特性，确保了输入信号的干扰耐受能力和输出信号的清晰度。这使得它非常适合用于快速开关和信号转换的应用场合。

二、技术规格

1. 逻辑类型: 反相器
2. 电路数: 2
3. 输入数: 2
4. 特性: 施密特触发器
5. 电压供电范围: 1.65V 至 5.5V
6. 静态电流 (最大值): 1µA
7. 输出电流 (高、低): 32mA，32mA
8. 逻辑电平 - 低: 0.2V 至 1.2V
9. 逻辑电平 - 高: 1.4V 至 3.6V
10. 最大传播延迟: 4.9ns @ 5V，50pF
11. 工作温度范围: -40°C 至 85°C
12. 封装类型: SC-88（SC-70-6），6引脚TSSOP，SOT-363

三、性能特点

• 高效能: NC7WZ14P6X 的静态电流低至 1µA，这使得它在低功耗设计中表现突出，适用于电池供电的仪器设备。
• 宽电压范围: 能够在 1.65V 到 5.5V 的电压范围内稳定工作，显著提高了设计灵活性，适合多种应用场景。
• 快速响应: 器件的最大传播延迟为 4.9ns，使其适用于高频信号处理和快速开关电路。
• 可靠性: 工作温度范围从 -40°C 到 85°C，适应各种恶劣环境条件，确保在工业、汽车及消费电子领域的广泛应用。

四、应用场景

NC7WZ14P6X 由于其高速性能和低功耗特性，适用于诸如：

1. 信号整形: 该器件能够将不稳定的输入信号转变为干净、稳定的输出，去除噪声和迟滞效应。
2. 逻辑电路: 可用作基本的逻辑电路中，替代传统的反相器，帮助实现较小体积和低功耗的设计。
3. 电池供电设备: 由于低静态电流，适合在对功耗敏感的便携式设备中使用，如移动电话、手持设备等。
4. 传感器接口: 当用于传感器数据的处理时，能够有效地改善信号的质量和传输的准确性。

五、总结

作为一款高性能的反相器施密特触发器，NC7WZ14P6X 提供了效率和可靠性的良好平衡，使其成为值得推荐的选择。在当今日益增长的对小型化、低功耗设计需求的市场中，这款元件无疑为电子设计师提供了强大的支持和广泛的应用可能性。通过其出色的参数表现，NC7WZ14P6X 能够满足丰富多样的科技需求，是现代电子产品设计中不可或缺的优质组件。
