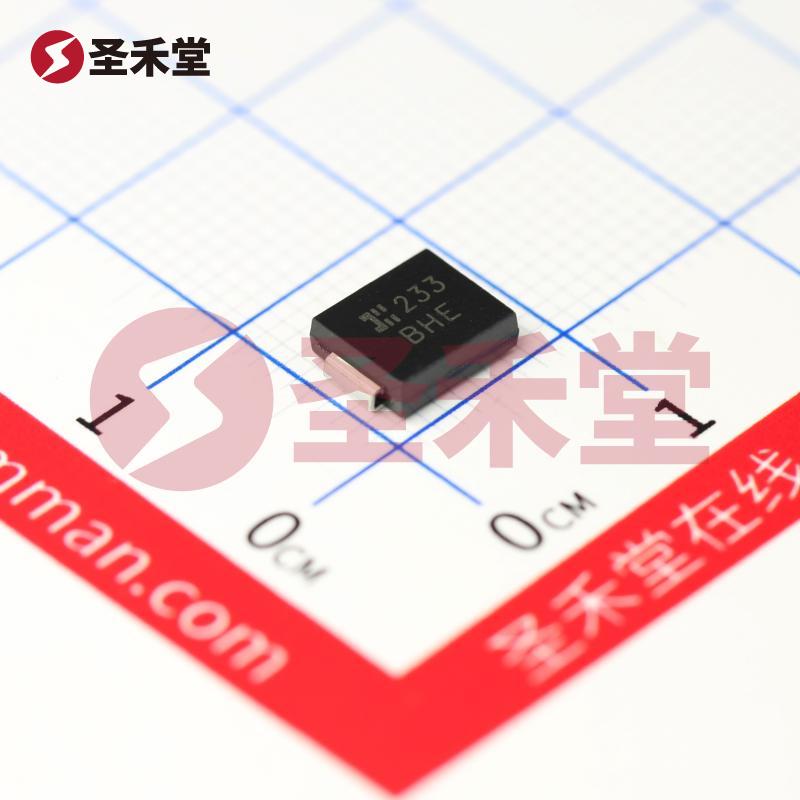

SMCJ110CA-13-F

SMCJ110CA-13-F 产品概述

1. 概述

SMCJ110CA-13-F 是美台（DIODES）公司制造的一款高性能双向瞬态电压抑制二极管（TVS二极管），主要用于保护电子设备免受过电压瞬态的影响。其设计旨在提供有效的过电压保护，确保电子元器件的安全和可靠性。SMCJ110CA-13-F 的设计特点使其极为适合广泛的应用场景，尤其是在电源线路和数据线中的保护需求。

2. 主要参数

• 类型：齐纳（Zener）二极管，能够在反向方向导通，并提供稳定的电压。
• 双向通道：1，表明该器件支持双向电压保护。
• 电压 - 反向断态（典型值）：110V，意味着在正常工作条件下，器件能够承受的最大反向电压为110V。
• 电压 - 击穿（最小值）：122V，指的是在一定条件下，二极管开始导电的最小反向击穿电压。这一参数确保在设计电路时，可以预期该器件的工作状态，并避免电路损坏。
• 不同 Ipp 时电压 - 箝位（最大值）：177V，指的是在大电流脉冲条件下，器件的箝位电压，用于限制设备受到过电压的风险。
• 电流 - 峰值脉冲 (10/1000µs)：8.4A，说明此器件可以承受的最大脉冲电流，这对于处理瞬态过电压事件是至关重要的。
• 功率 - 峰值脉冲：1500W（1.5kW），表示器件在极短时间内可以承受的最大能量，这对于承受雷击、瞬态电流等突发事件尤为重要。
• 工作温度：-55°C ~ 150°C（TJ），显示该器件在严酷环境下的工作稳定性。
• 安装类型：表面贴装型（SMD），便于在高密度电路板（PCB）上酸装。
• 封装/外壳：DO-214AB，SMC，适合于大多数表面贴装应用。

3. 应用领域

SMCJ110CA-13-F 的应用广泛，主要包括：

• 电源保护：在电源输入端，可以有效抑制瞬态过电压，保障下游电路和设备的安全。
• 通讯设备：在信号传输线中，降低因电磁干扰及雷击等造成的瞬态过电压，以保护敏感的电子元件。
• 工业控制系统：用于各种PLC、传感器及执行器的过电压保护。
• 汽车电子：广泛应用于汽车的电气子系统中，防止电气故障和瞬态电压对电子元件造成的损害。

4. 质量及可靠性

作为 DIODES 品牌的一部分，SMCJ110CA-13-F 经过严格的质量控制和测试，能够在不同应用场景中长时间稳定工作。其高达1500W的峰值功率和宽广的工作温度范围使其具备良好的抗干扰能力，能够在挑战性和极端环境条件下仍然可靠工作。

5. 总结

SMCJ110CA-13-F 是一款高效可靠的双向TVS 二极管，具有优异的电气性能和广泛的应用领域。无论是用于一般的电源线路保护、数据线路或是高端工业应用，SMCJ110CA-13-F 都能以其卓越的瞬态电压抑制性能，为电子设备提供可靠的保护，延长其使用寿命。随着电子设备对保护功能需求的不断增长，SMCJ110CA-13-F 将成为工程师设计电路时的优选元件之一。
