DMP510DL-13 产品概述
DMP510DL-13是由DIODES（美台）制造的一款高性能P通道MOSFET。这款场效应管在现代电子电路中广泛应用，凭借其优异的电气性能和可靠性，满足许多设计中的关键要求。其主要特点包括高漏源电压、低导通电阻、宽广的工作温度范围等，使其成为电源管理、开关控制和信号放大等多种应用的理想选择。
1. 基础参数
FET类型：DMP510DL-13为P通道MOSFET，特别适合用于以负电压驱动的场合，相较于N通道FET，它在某些电路配置中提供了更大的灵活性。
漏源电压（Vdss）：该MOSFET的漏源电压可达到50V，适合高压应用，确保在安全范围内工作时能承受较高的电压。
连续漏极电流（Id）：在25°C环境条件下，DMP510DL-13的连续漏极电流为180mA。这使得其适应各种中等功率的负载应用，如电机驱动、电源开关等。
导通电阻（Rds On）：在5V栅源电压下，DMP510DL-13的最大导通电阻为10欧姆，当漏极电流为100mA时，此电阻值确保了高效的功率传输，抑制了因导通损耗而造成的效率降低。
阈值电压（Vgs(th)）：在1mA的测试条件下，DMP510DL-13的阈值电压最大为2V，确保了在合理的栅电压下容易导通。
最大栅源电压（Vgs）：该器件支持的栅源电压最大为±30V，这为电路设计提供了更大的灵活性。
输入电容（Ciss）：在25V的条件下，其最大输入电容为24.6pF，较低的输入电容保证了快速开关特性，适合高频应用。
功率耗散：最大功率耗散为310mW，这对设计散热解决方案提供了必要的指导，帮助工程师确保器件在安全的功率范围内工作。
工作温度范围：DMP510DL-13具有极宽的工作温度范围，能够在-55°C到150°C的环境条件下正常运行，适用于苛刻环境的工业和汽车应用。
2. 封装与安装

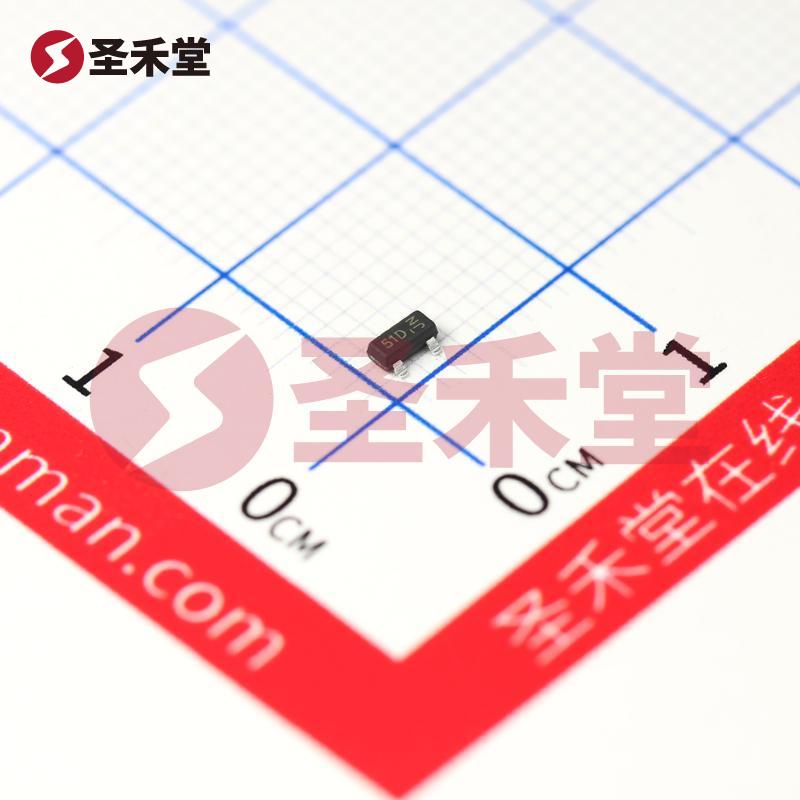

封装类型：该MOSFET采用SOT-23-3封装，这是一种表面贴装型封装，极大地节省了电路板空间，适合SMT（表面贴装技术）生产。小而轻的特性使其容易集成到各种小型电子设备中。
供应商与市场应用：DIODES是半导体行业中著名的制造商之一，以其高质量、高可靠性的产品广受信赖。DMP510DL-13的优良性能使其能够在消费电子、工业控制、汽车电子等多个领域中得到应用。
3. 应用场景
DMP510DL-13适合于多种应用，主要包括：
- 电源管理：可用于开关电源、DC-DC转换器等，帮助提高系统的能效和稳定性。
- 功率开关：在电机驱动、负载切换等场合使用，确保快速可靠的开关性能。
- 自动化控制：用于传感器信号处理，与CPU或其他控制器的联动，提升系统响应速度及灵活性。
- 汽车电子：在汽车电气系统中，如灯光控制、辅助驾驶系统等地方，凭借其耐高温和高压特性，表现出优异性能。
结论
作为一款高效可靠的P通道MOSFET，DMP510DL-13以其优异的电气特性和宽广的应用范围，无疑是众多电子设计和电路应用中不可或缺的重要元件。在未来的发展中，它将持续服务于各类创新电源管理与开关控制需求，为工程师在设计中提供强有力的支持。
