描述：肖特基二极管
库存数量
库存：
8995
（起订量: 1, 增量: 1）
最小包：10000
商品单价
梯度内地(含税)
1+
0.49
100+
0.338
500+
0.307
2500+
0.285
5000+
0.266
10000+
0.244
产品参数
属性参数值
二极管类型肖特基
电压 - DC 反向 (Vr)（最大值）50V
电流 - 平均整流 (Io)1A
不同 If 时电压 - 正向 (Vf)650mV @ 1A
速度快速恢复 =< 500ns，> 200mA（Io）
不同 Vr 时电流 - 反向泄漏100µA @ 50V
不同 Vr、F 时电容45pF @ 4V，1MHz
安装类型表面贴装型
封装/外壳DO-221AC，SMA 扁平引线
供应商器件封装SMAF
工作温度 - 结-55°C ~ 150°C

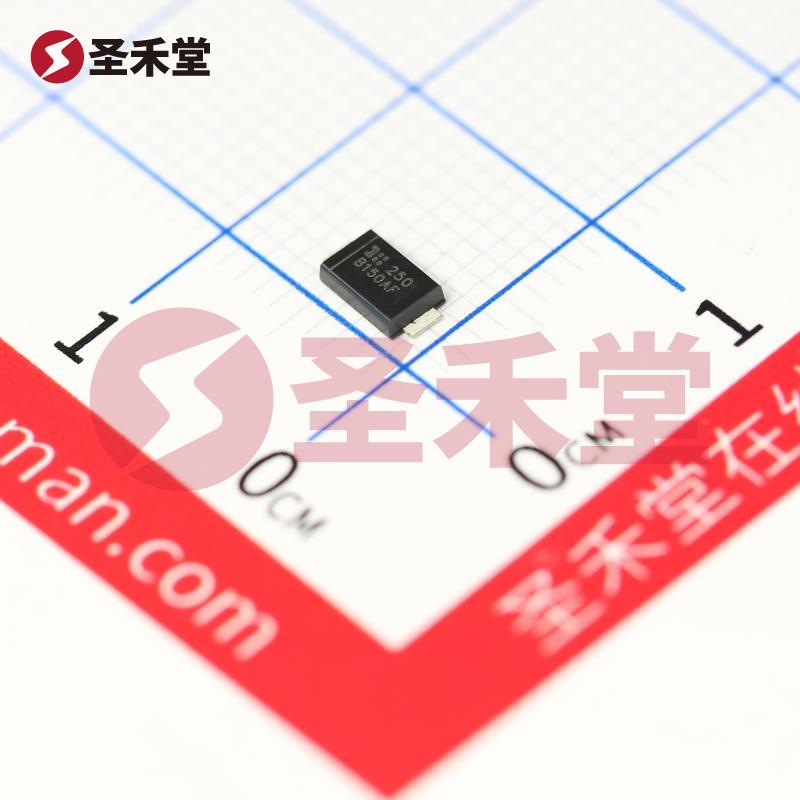

B150AF-13 产品概述
1. 产品简介
B150AF-13 是一种高性能的肖特基二极管，专为满足现代电子电路在效率和可靠性方面的需求而设计。该器件由 DIODES（美台）制造，具有卓越的电气特性，特别适用于高频、高效率的整流和开关电源应用。B150AF-13 的广泛应用场景使其成为电子产品设计师在选用二极管时的重要选择。
2. 主要参数
- 二极管类型: 肖特基二极管
- 最大反向电压（Vr）: 50V
- 平均整流电流（Io）: 1A
- 正向电压降（Vf）: 650mV @ 1A
- 反向漏电流: 100µA @ 50V
- 工作频率范围: 快速恢复时间 ≤ 500ns @ > 200mA
- 电容参数: 45pF @ 4V，1MHz
- 封装类型: SMAF 表面贴装型
- 工作温度范围: -55°C ~ 150°C
3. 设计特性
B150AF-13 的设计特点在于其低正向电压降和低反向漏电流，这使该器件在提高电源转换效率方面表现优异。其650mV的正向电压降在与传统二极管相比时，能够有效减少功率损耗，减少热量产生，从而提高系统整体效率。
该二极管具备快速恢复特性，响应时间不超过500纳秒，适合在高频率开关电源和调制解调器中使用。考虑到年限和环境适应性，B150AF-13 可在极端温度下工作，工作温度范围从-55°C到150°C，使得其在高温环境和低温环境下都能够维持稳定工作，这对于航空、汽车和家电等领域的应用尤为重要。
4. 应用领域
B150AF-13 广泛应用于多个电子产品和电路中：
- 开关电源: 用于电源整流和保护电路。
- 电机驱动器: 在电机驱动设计中作为反向电流保护。
- 太阳能逆变器: 适用于太阳能发电系统中需要的高效率整流。
- LED驱动电路: 为LED灯提供稳定的电流和良好的驱动效率。
- 移动设备: 在智能手机、平板电脑等便携设备中，利用其优异性能改善整体能效。
5. 结论
B150AF-13 作为一款高效的肖特基二极管，以其出色的电气性能、广泛的工作温度和低功耗特性而受到设计师的青睐。在不断进步的科技环境中，B150AF-13 不仅可以满足多种电子应用的需求，还能在严苛环境中稳定可靠地工作。因此，B150AF-13 是追求高效率与高可靠性的电子产品设计中不可或缺的选择。
