ZXMN7A11GTA

ZXMN7A11GTA MOSFET 产品概述

概述

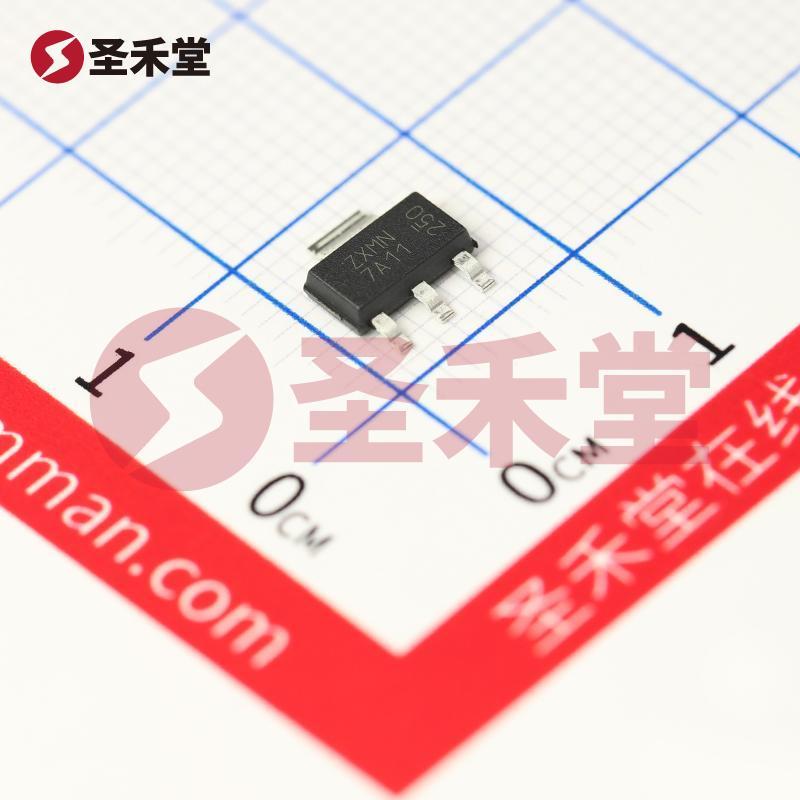

ZXMN7A11GTA 是由 Diodes Incorporated 生产的一款高级 N 通道金属氧化物半导体场效应管（MOSFET）。它采用表面贴装型（SMD）包装，封装为 SOT-223，具有优异的性能指标，以及广泛的应用潜力。该器件适合在要求较高的功率密度和良好热管理的电子设备中使用，尤其是在低电压、高效率的电源管理和开关控制应用场景中。

基本参数

ZXMN7A11GTA 的主要技术参数如下：

• 电流: 该 MOSFET 在 25°C 环境温度下的连续漏极电流（Id）为 2.7A。
• 漏源电压（Vdss）: 整体额定漏极到源极电压为 70V，满足在相关电路中对高电压的需求。
• 导通电阻（Rds(on)）: 在 10V 的栅极驱动电压下，最大导通电阻为 130 毫欧，这使得其在开关状态下的能量损耗极为低微。
• 栅极电压（Vgs）: 允许的栅极驱动电压范围为 ±20V，这给设计人员在驱动电路的选择上提供了灵活性。
• 功率耗散: 该器件最大功率耗散为 2W，在高温环境下也能稳定工作。
• 工作温度范围: ZXMN7A11GTA 可在 -55°C 到 150°C 的广泛温度范围内工作，适应各种苛刻的环境条件。

性能特征

1. 高效率与低损耗: ZXMN7A11GTA 的低导通电阻特性减小了在开关过程中产生的热量，因此可提高系统的整体能量效率。这对于诸如 DC-DC 转换器、马达控制及电源管理等应用来说，具有显著的优势。

2. 快速开关能力: 此 MOSFET 在栅极充电量（Qg）为7.4nC 的情况下，支持快速开关操作。该特性使其非常适合用于高频开关电路，有助于提升整体系统响应速度。

3. 良好的热特性: 由于其具有优秀的散热能力和宽工作温度范围，ZXMN7A11GTA 能够在高功率应用中保持稳定性能，减少系统故障的风险。

4. 小型化设计: SOT-223 封装的紧凑设计使得 ZXMN7A11GTA 特别适合于空间受限的电子设备，帮助设计师在小型化方面取得平衡。

应用场景

ZXMN7A11GTA 的设计使其能够应用于多个领域，具体包括：

• 电源管理: 在开关电源、线性电源及电源适配器等设备中，作为电子开关使用，以实现高效的电能转换。
• 马达驱动: 该 MOSFET 可以用作驱动直流电机和步进电机的开关，能够有效控制电流，促进电机的高效和灵活运行。
• 照明控制: 在 LED 照明及相关控制电路中，ZXMN7A11GTA 也扮演着重要角色，帮助实现稳定的亮度控制。

总结

ZXMN7A11GTA 即为高效能的 N 通道 MOSFET，具备了出色的电气性能和广泛的应用适用性。它的低导通电阻、高电流和宽工作温度范围使其在现代电子设计中成为了一款理想的选择。随着电子产品对能耗和效率需求的日益增长，这款 MOSFET 的市场前景非常广阔，可以为各种电源解决方案和控制电路提供强有力的支持。
