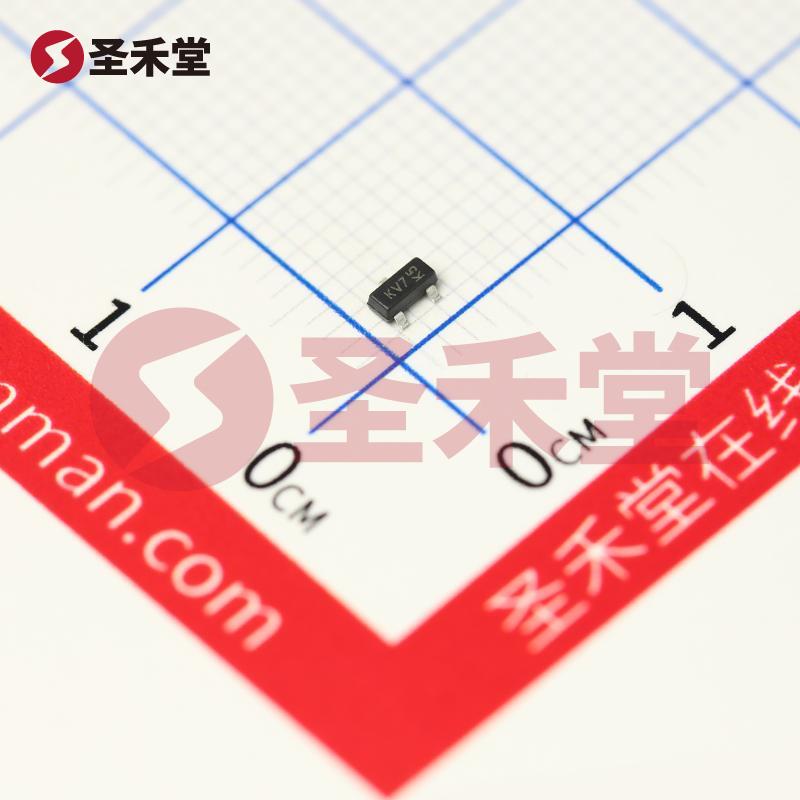

DZ23C4V7-7-F

DZ23C4V7-7-F 产品概述

产品简介

DZ23C4V7-7-F是一款优质的稳压二极管，采用表面贴装型(SMD)设计，广泛应用于电子电路中以提供稳压功能。这款二极管特别设计为1对共阴极配置，适用于需要对多个信号进行稳压的应用场合。其标称齐纳电压为4.7V，具有非常低的阻抗和高功率处理能力，使其在各种环境下保持稳定的性能表现。

关键参数

• 安装类型: 表面贴装型（SMD）
• 工作温度: -65°C至150°C
• 配置: 1对共阴极
• 最大阻抗 (Zzt): 78 Ohms
• 标称齐纳电压 (Vz): 4.7V
• 容差: ±5%
• 最大功率: 300mW
• 封装类型: SOT-23

应用场景

DZ23C4V7-7-F二极管主要适用于各种电子设备，特别是在需要提供稳定电压和过电压保护的电路中。以下是一些具体的应用场景：

1. 电源转换器: 该稳压二极管可用作电源管理模块中，以确保输出电压稳定，防止过电压对下游电路造成损害。

2. 信号处理: 由于其快速响应特性，它适用于信号调节和处理电路，保持信号电压在设定范围内。

3. 转接电路: 在双电源供电的应用中，DZ23C4V7-7-F能够有效防止电流反向流动，保护各电路单元。

设计优势

• 稳定性: 该稳压二极管在宽广的工作温度范围内保持优异的稳定性，确保产品适应各种严苛环境。

• 高效能: 具备300mW的最大功率，适应更高电流的应用需求，同时保持较低的功耗，对提升系统整体效率至关重要。

• 小型化设计: SOT-23封装使得其在占用较少空间的同时，依然能提供出色的电气特性，满足现代智能设备对小型化设计的需求。

• 品质可靠: 由DIODES（美台）品牌制造，质量得到了业界的广泛认可，适用于各种高要求的工业和电子设备。

选择适用的因素

在选择DZ23C4V7-7-F稳压二极管时，设计师应考虑以下因素：

• 工作电压和电流: 确保所需的电压和电流在二极管的规格范围之内，以确保稳定的性能。

• 环境条件: 需要仔细评估实际应用的工作温度范围和环境条件，以选择适合的元件。

• 串联和并联应用: 由于其共阴极设计，选择此型号方便在系列电路和并行电路中的灵活应用。

结论

DZ23C4V7-7-F是一款性能卓越、可靠性高的稳压二极管，凭借其优异的电气特性和小巧的封装设计，成为电子设计师理想的选择。其广泛的应用范围和高效的电压稳定能力，使得此款稳压二极管在现代电子产品中发挥着重要作用，是每个电子工程师在产品设计时必须考虑的重要组件之一。
