产品概述：DMN3401LDW-13

一、产品简介
DMN3401LDW-13 是一款高性能的双通道 N 沟道场效应晶体管（MOSFET），由领先的半导体制造商 DIODES（美台）生产。该器件设计用于广泛应用领域，包括电源管理、开关电路、负载驱动和信号调节等。作为一个高效的开关器件，DMN3401LDW-13 能够在高频率和高效率的工作条件下提供出色的性能，适应多种电子产品需求。

二、主要规格

• 类型：双 N 沟道 MOSFET
• 漏源电压 (Vdss)：最大 30V，这使其适合许多低至中压应用，能够有效应对高瞬态电压情况。
• 连续漏极电流 (Id)：800mA（在 25°C 时），能够满足较高的负载需求，从而提升整体系统的稳定性与可靠性。
• 导通电阻 (Rds(on))：在 10V 的栅极驱动电压下，最大导通电阻为 400 mΩ（@ 590mA），这保证了在高负载情况下的低功耗损耗，提升系统效率。
• 栅极阈值电压 (Vgs(th))：最大 1.6V（@ 250µA），允许在较低的栅电压下开启，有利于低功耗设计。
• 栅极电荷 (Qg)：最大 1.2 nC（@ 10V），意味着器件响应快速，适合高频应用，降低开关损失。
• 输入电容 (Ciss)：最大 50 pF（@ 15V），具有良好的输入特性，减少对驱动电路的负担。

三、功率及温度特性
DMN3401LDW-13 的最大功率为 290 mW（在环境温度 Ta 下），适合为微型和便携设备提供良好的热管理。同时，该器件可在 -55°C 至 150°C 的广泛工作温度范围内稳定运行，这使其在高温及极端环境下的应用成为可能。

四、封装与安装

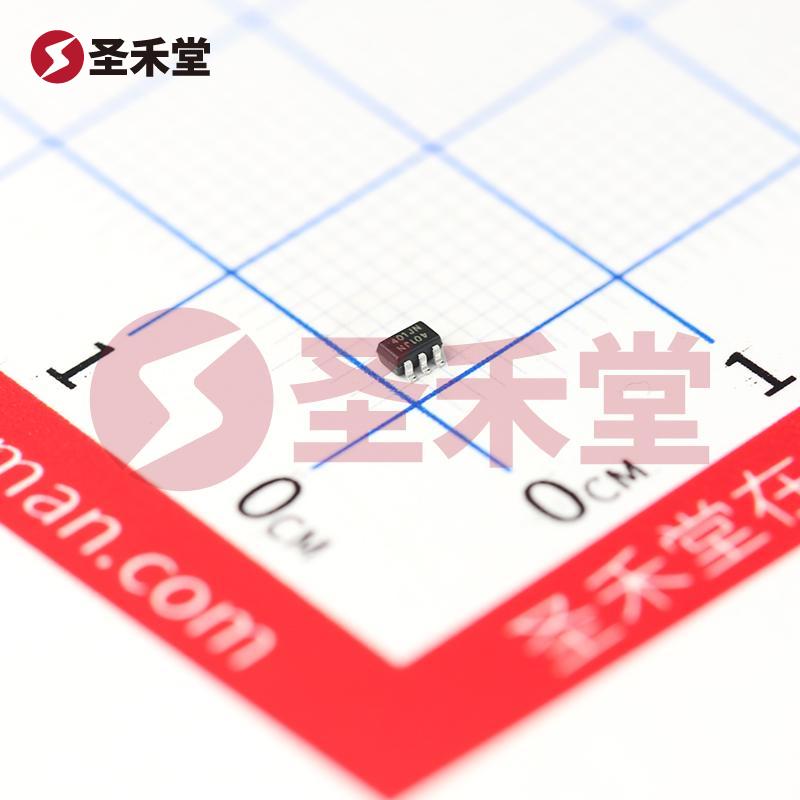

该产品采用 SOT-363 封装，符合表面贴装型（SMD）标准，具有优良的散热性能和可靠的连接性。SOT-363 封装的紧凑设计非常适合空间受限的应用，减少了电路板占用面积。其小尺寸以及高集成度使其在便携式电子产品如智能手机、平板电脑及其他便携设备中应用广泛。

五、应用领域
DMN3401LDW-13 的特性使其成为多个应用场景的理想选择，主要包括：

1. 电源管理：作为高频开关，控制电源流向，提高系统的能源效率。
2. 负载驱动：用于驱动中小功率的电机、继电器和其他负载。
3. 信号调节：在信号传输链路中，进行负载分配或开关，特别是在高频信号处理中。
4. 小型化电子设备：适合用于乐器、遥控设备等小型化电子产品。

六、总结
DMN3401LDW-13 通过其超低导通电阻、高效的开关特性及可靠的工作温度范围，为多种电子产品设计提供了优越的解决方案。无论是在便携设备、消费类电子产品，还是在工业自动化、智能家居等领域，这款双 N 沟道 MOSFET 都能发挥出其卓越的性能，是设计工程师值得信赖的选择。
