SMBT3906DW1T1G

产品概述：SMBT3906DW1T1G

1. 概述

SMBT3906DW1T1G 是由安森美（ON Semiconductor）生产的一款 PNP 型双极结晶体管（BJT），该器件专为各种低功耗信号和开关应用设计。采用 SOT-363、SC70 封装，使得其在缩小电路板面积方面具有显著优势，满足现代电子设备对小型化的需求。

2. 基本参数

• 晶体管类型：SMBT3906DW1T1G 是一款 PNP 晶体管，能够在诸多电路中作为信号放大、开关等核心组成部分。
• 电流 - 集电极 (Ic)（最大值）：这个晶体管的集电极电流最大值可达 200mA，使其具备良好的工作稳定性和高驱动能力。
• 电压 - 集射极击穿（最大值）：其集射极击穿电压为 40V，适用于大多数常规电源和信号处理电路。
• 饱和压降：在不同的基极电流 (Ib) 和集电极电流 (Ic)水平下，Vce 饱和压降的最大值为 400mV（分别在 5mA 和 50mA 下进行测试），显示出该器件在切换状态时的低损耗特性。
• DC 电流增益 (hFE)：在 10mA 及 1V 的条件下，其 DC 电流增益的最小值为 100，确保其在放大电流方面有着较强的能力，适合放大应用的需求。
• 功率 - 最大值：该器件的最大功耗为 150mW，这使其广泛应用于需要低功耗设计的领域。
• 频率 - 跃迁：在 250MHz 的频率跃迁下，SMBT3906DW1T1G 能迅速响应信号变化，适用于高频操作场景。
• 工作温度：该晶体管的工作温度范围广泛 (-55°C ~ 150°C)，可用于极端工作环境，提高了其应用的灵活性。

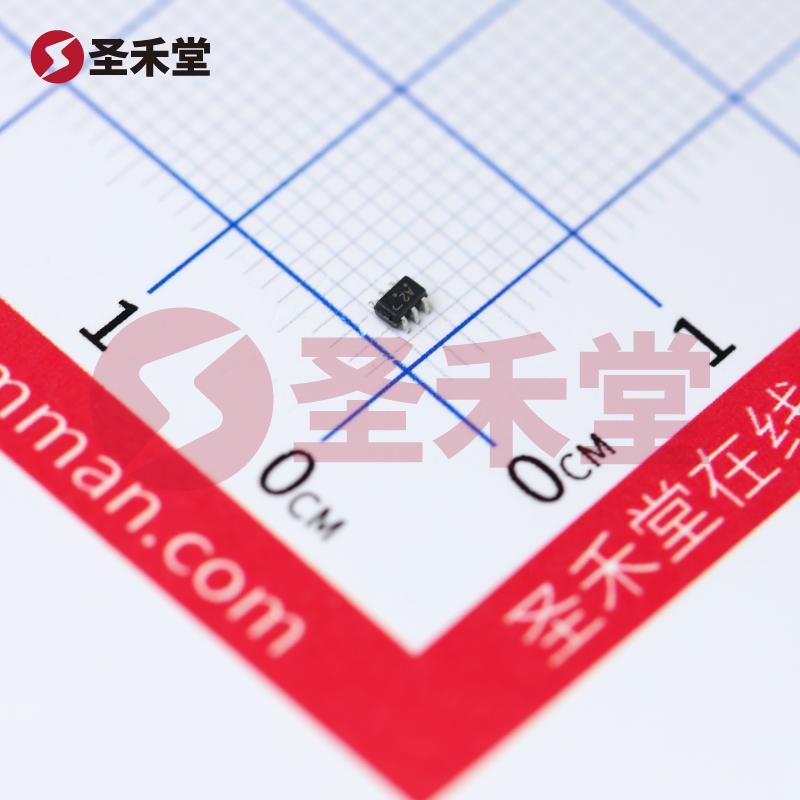

3. 封装与安装

SMBT3906DW1T1G 采用小型 SOT-363 和 SC70 封装，具有低占板面积的优势，非常适合需要空间优化的电子设计。其表面贴装设计（SMD）简化了组装工艺，提高生产效率，降低了材料成本。

4. 应用场景

SMBT3906DW1T1G 广泛应用于多种电子设备中，包括但不限于：

• 开关电路：其良好的 Vce 饱和特性使其成为理想的开关元件，适用于低功耗开关应用。
• 信号放大：由于其高增益特性，适合用于音频放大器或 RF 信号处理电路中。
• 功率管理：该器件的高额定电流和灵活的工作温度范围使其能在高效能的电源管理系统中应用。
• 消费电子产品：如手机、平板电脑、音响设备等，配合电路小型化的设计理念，满足现代电子产品市场的要求。

5. 总结

安森美的 SMBT3906DW1T1G 是一款高度集成的 PNP 晶体管，具备卓越的性能参数和广泛的应用能力。它的高电流增益、低饱和压降以及适应极端温度的能力，使其成为现代电子设计中不可或缺的元件之一。无论是在高频信号处理，还是在低功耗开关应用，SMBT3906DW1T1G 都能提供可靠的解决方案，是工程师在设计电路时的重要选择。
