2N7002AQ-13

2N7002AQ-13 产品概述

2N7002AQ-13 是一款高性能的 N 沟道金属氧化物场效应管（MOSFET），专为中低功率应用设计。该器件由知名品牌 DIODES（美台）制造，采用表面贴装型(SMD)封装，极大地适应了现代电子应用对尺寸和效率的高要求。以下是对该组件关键特性、应用及优势的详细介绍。

1. 主要技术参数

• FET 类型: 该器件属于 N 通道 MOSFET，具备优越的导电性能和开关特性。
• 漏源电压（Vdss）: 具有高达60V的漏极-源极间电压能力，适用于较高电压的电源管理和开关应用。
• 电流 - 连续漏极 (Id): 在25°C的环境温度下，连续漏极电流可达180mA，能够满足中等负载需求。
• 驱动电压: 该器件在5V下能够实现最小的 Rds(On)阻抗，这为高效的功率管理提供了必要的条件。
• 导通电阻 (Rds(On)): 在115mA电流和10V Vgs条件下，导通电阻最大值为5欧姆，这意味着在开关操作时能有效减少功率损耗。
• 阈值电压 (Vgs(th)): 在250µA电流下，该器件的最大阈值电压为2V，使其在较低电压下也能启动。
• 输入电容 (Ciss): 最大输入电容为23pF，且测量时是在25V情况下，有助于提升开关速度和频率响应。
• 功率耗散: 该组件的最大功率耗散值为370mW，这使得其在一定的功率负载条件下操作安全可靠。
• 工作温度范围: 它可在-55°C至150°C的广泛温度范围内稳定工作，适合严酷环境下的应用场景。

2. 封装与安装

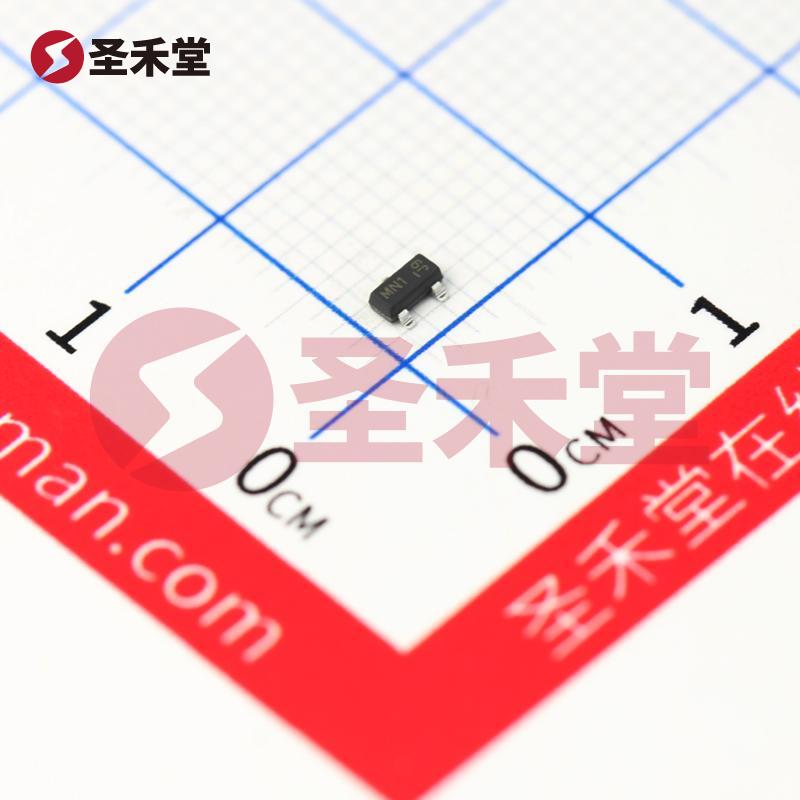

2N7002AQ-13 采用 SOT-23 封装形式（TO-236-3，SC-59），具有小巧的尺寸，便于现代电子设备的紧凑型设计。此外，表面贴装技术（SMT）使其在自动化装配中具备更高的效率和更低的安装成本。

3. 应用场景

该 MOSFET 广泛应用于各种电子设备和电路中，特别是在：

• 电源管理: 可用于DC-DC转换器、电池管理系统及电源切换电路中，以提升效率和减小功耗。
• 开关电路: 适合于高频开关应用，比如继电器、LED控制以及小型马达驱动电路。
• 信号调节: 可以用作模拟信号开关或放大器，提升信号开关的效率与响应速度。
• 消费电子: 常见于便携式设备、家电和数据传输设备中，为这些产品提供稳定的电源开关和控制功能。

4. 竞争优势

2N7002AQ-13 的设计考虑了高温、高电压和高效率的需求，使其在性能稳定性和功耗控制上都表现出色。相比于同类产品，该器件能够在更宽的温度范围和更高的电压下操作，同时凭借其低导通电阻特性，有助于降低整个系统的能耗。其紧凑的 SOT-23 封装也使得设计更加灵活，适用于各种现代化设备的电路设计。

5. 结论

总体而言，2N7002AQ-13 是一款高效稳定、适用广泛的 N 沟道 MOSFET，符合现代电子产品对性能和功率管理的需求。凭借 DIODES 提供的可靠品质和设计优化，该器件在当前及未来的电子应用中都有着广阔的市场前景。无论是在消费类电子、工业控制，还是在通信设备上，2N7002AQ-13 将会是一个值得信赖的选择。
