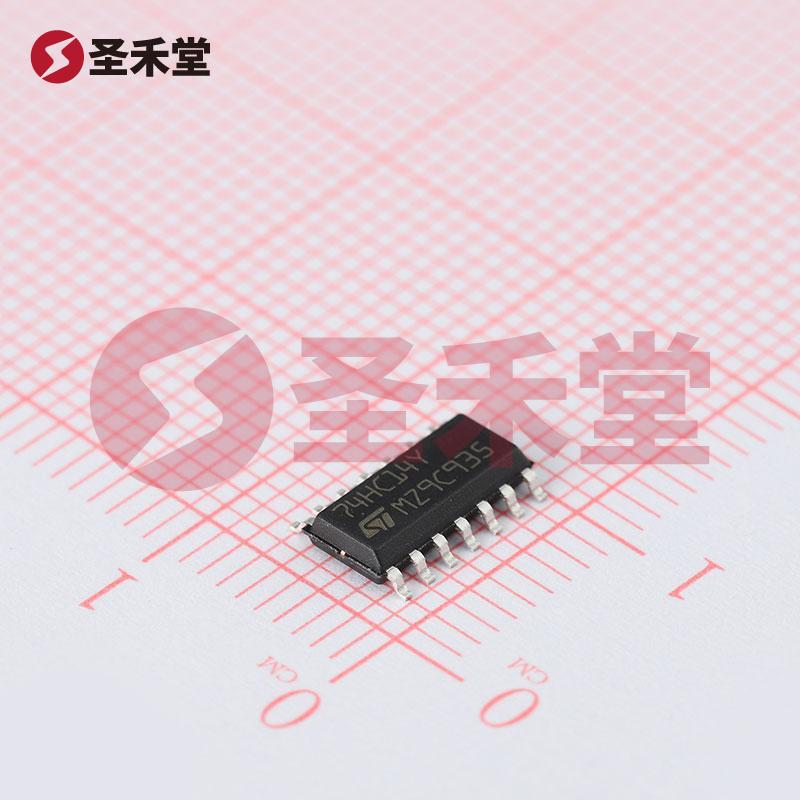

M74HC14YRM13TR 产品概述
产品简介
M74HC14YRM13TR是意法半导体（STMicroelectronics）推出的一款高性能的施密特触发器反相器。该产品采用了先进的CMOS技术，具备高输入抗干扰性和出色的电源电压适应性，适用于多种逻辑电路和数字信号处理应用。其独特的施密特触发器特性，使得M74HC14非常适合用作信号整形器和波形发生器，能够有效提高系统的整体稳定性和可靠性。
主要特性
施密特触发器: M74HC14支持施密特触发器设计，能够在输入信号变化时提供清晰的高低电平转换，消除抖动和干扰，为后续的逻辑操作提供良好的信号质量。
安装类型: 该产品采用表面贴装型（SMD）封装，标准的SO-14封装设计不仅节省了PCB空间，同时也提高了电子元件的散热性能，有助于在现代紧凑型电子产品中的应用。
逻辑电平范围: M74HC14的逻辑高电平为1.5V至4.2V，逻辑低电平为0.3V至1.5V，使其在不同的供应电压下具有极佳的适应能力。此外，输入电压范围为2V至6V，广泛满足了多种电子系统的需求。
高效的传播延迟: 在不同的工作电压和负载条件下，M74HC14在最大CB（电容负载）为50pF时，实现了最大传播延迟为21ns @ 6V，确保信号传输的快速与准确，极大地提升了电路的工作效率。
低静态电流: 产品的静态电流最大值为1µA，使其非常适合低功耗应用，能够有效延长电池供电设备的使用寿命，降低整体能耗。
输出电流能力: M74HC14的输出电流为5.2mA，具备相对强大的驱动能力，能够同时驱动多个下游电路，适应复杂的信号处理需求。
工作温度范围: 该产品的工作温度范围为-40°C至125°C，使其能够适用于各种严苛的环境条件，满足工业、汽车及消费类电子产品等领域的应用要求。
应用场景
M74HC14YRM13TR广泛应用于：
- 信号整形电路：利用施密特触发器功能，对不稳定信号进行有效处理，用于消除抖动和噪声。
- 数据通信：在高速数据传输协议中，通过提高信号的整洁度来提升通信速率和可靠性。
- 开关电路：用作开关信号控制中的反相器，提供更为稳定的逻辑输出。
- 定时和脉冲电路：作为时钟信号发生器，在多种定时和同步应用中发挥重要作用。
总结
M74HC14YRM13TR是一款高可靠性的施密特触发器反相器，凭借其卓越的电气特性和广泛的应用范围，成为现代电子设计中不可或缺的元件选择。其在低功耗, 高速, 和高集成度的同时，也满足了各种工作环境下的严苛要求，为设计工程师提供了极大的便利和灵活性。无论是用于工业控制、消费电子还是通信设备，M74HC14的表现都将为产品的性能和稳定性提供有力保障。
