CNY65B 产品概述
一、产品简介

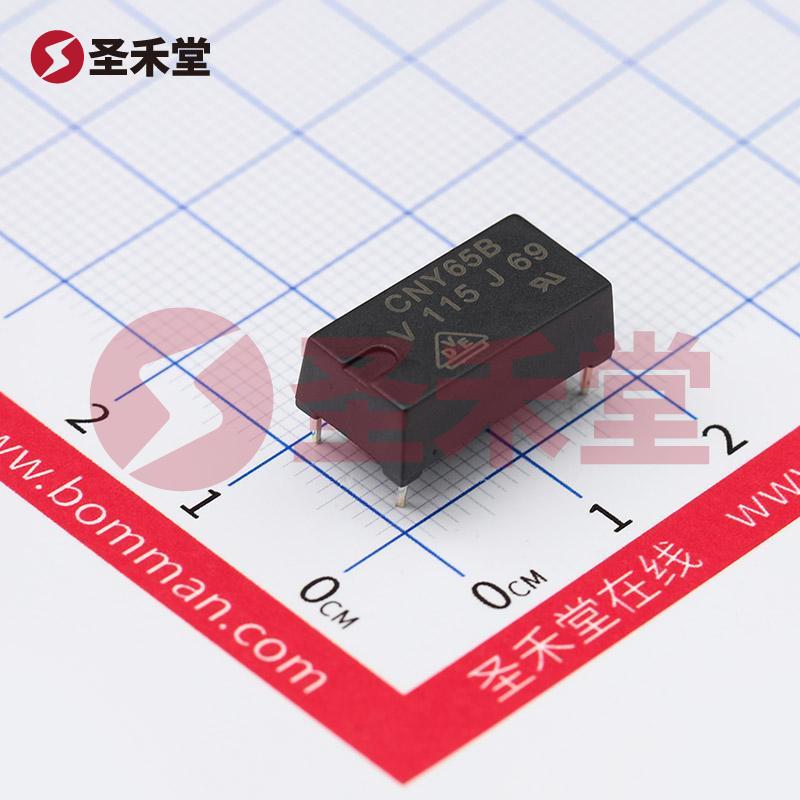

CNY65B 是由威世 (VISHAY) 公司推出的一款具有优异性能的光耦合器。该器件采用了4-DIP封装，适用于通孔安装，其主要功能是实现从输入端到输出端的有效隔离信号传输，广泛应用于工业控制、数据通信和自动化设备等领域。CNY65B 具备高达 13900VDC 的电气隔离电压，可有效防止高电压对下游电路的干扰，确保系统的安全稳定运行。
二、关键参数
通道数: CNY65B 具有单通道输出，适合对单一信号进行隔离和传输的应用。
电压隔离: 此器件能提供最高 13900VDC 的电压隔离，确保对高电压信号的有效防护。
电流传输比: CNY65B 的电流传输比范围为 100% @ 10mA 到 200% @ 10mA，允许用户在设计时有更大的灵活性，以满足不同负载条件下的需求。
接通与关断时间: 在典型应用中，CNY65B 的接通时间约为 5 微秒，而关断时间为 3 微秒，有助于在快速频率下的精确信号处理。
输入与输出类型: 该器件为直流输入，输出为晶体管类型，能够以高效的方式驱动下游电路。
输出特性: CNY65B 的最大输出电压为 32V，最大输出电流为 50mA，可与多种负载配合使用，提供高效稳定的驱动能力。
正向电压与最大电流: 典型正向电压为 1.25V，最大直流正向电流为 75mA，确保器件在正常工作条件下呈现良好的性能。
饱和压降: CNY65B 的 Vce 饱和压降最大为 300mV，这一特性在驱动传感器和继电器时，有助于提高效率并降低功耗。
工作温度范围: 它的工作温度范围从 -55°C 到 85°C，适合在高温、低温等恶劣环境下使用，确保产品的可靠性。
三、应用场景
CNY65B 的高隔离电压和优越的传输特性，使其在众多领域都可以发挥重要作用：
工业自动化: 常被应用于各类传感器信号的隔离和处理，帮助提高控制系统的安全性与稳定性。
电力设备: 在电力系统中，它可用于信号监测和反馈系统，对高压设备安全地进行监控和控制。
数据通信: 用于数据的隔离传输，减少了数据在路由过程中的干扰风险，从而确保数据的完整性和准确性。
医疗设备: 在医疗设备中，CNY65B 提供了强有力的信号隔离，确保患者设备的电气安全。
四、总结
CNY65B 是一款出色的光耦合器，凭借其卓越的性能特征和广泛的应用领域，成为设计工程师的重要工具。其高电压隔离、可靠的电流传输比和灵活的输出特性，使其在现代电子设计中扮演着不可或缺的角色。无论是在严苛的工业环境，还是在需要严格安全标准的医疗设备中，CNY65B 都能够提供可靠的解决方案，满足用户的多种需求。选择CNY65B，将为您的项目带来更高的安全性和性能。
