2SA1162-Y,LF

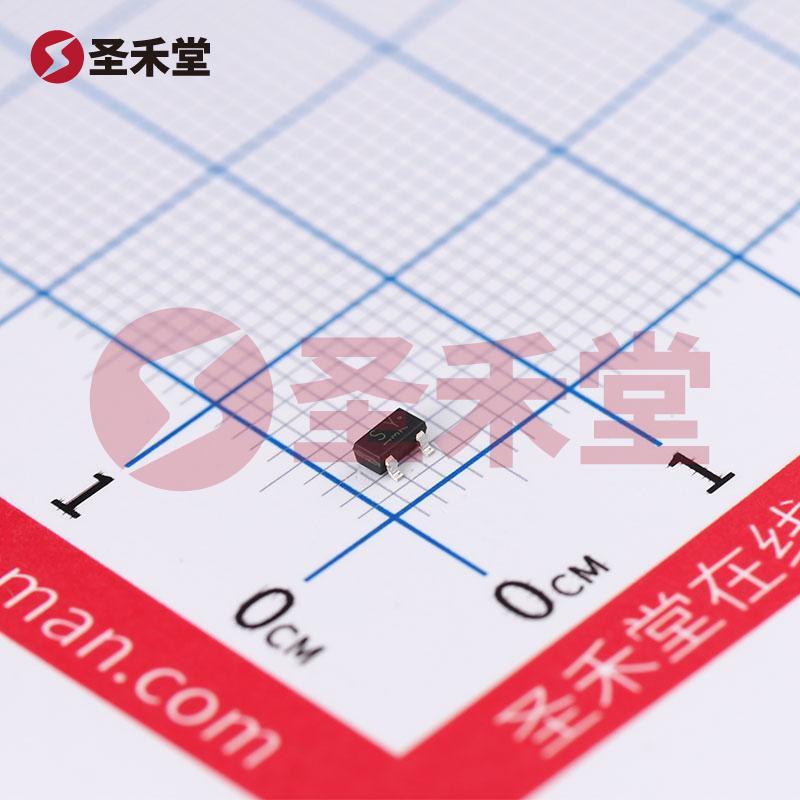

产品概述：2SA1162-Y, LF

引言

2SA1162-Y, LF 是一款由东芝半导体和存储公司制造的高性能PNP型双极性晶体管（BJT）。该器件在现代电子设计中具有广泛的应用场景，尤其是在音频放大器、信号放大器和其他线性应用中，其出色的电气性能和高可靠性使得其成为理想的选择。

基本特性

• 制造商: 东芝半导体和存储
• 包装类型: 卷带（TR），适用于自动贴片工艺，方便生产线使用
• 晶体管类型: PNP，非常适合于电流源和负载驱动电路
• 功率: 最大功率为150mW，允许其在较低功率的应用中高效工作
• 电压与电流额定: 集射极击穿电压（Vceo）为50V，集电极电流最大值（Ic）为150mA，确保了器件在高压及高电流环境下的稳定性能

电气性能

1. 饱和压降 (Vce(sat)): 在10mA和100mA的集电极电流条件下，Vce饱和压降（最大值）为0.3V。这一低饱和压降有助于提高电路的整体效率，降低功耗。

2. 集电极截止电流 (ICBO): 最大值为100µA，表明该器件在非导通状态下的漏电流非常小，有助于提升系统的稳定性和效率。

3. 直流电流增益 (hFE): 在2mA，6V时的最小直流电流增益为120。高hFE值意味着该晶体管在小信号条件下的放大能力强，适合用于增益较高的应用。

4. 频率响应: 该器件的跃迁频率为80MHz，能够支持高速信号处理，这使其适合用于高频开关应用和射频电路。

工作环境

• 工作温度范围: 最高工作温度为125°C，适合在极端环境下运行，能够满足工业和汽车等领域的严苛要求。

• 安装类型: 采用表面贴装型（SMD），其紧凑的封装形式（TO-236-3，SC-59，SOT-23）可以减少电路板空间占用，非常适合现代电子产品的小型化设计。

• 封装类型: S-Mini封装，增强了元件在电路板上的稳定性，易于实现高密度的集成。

应用场景

2SA1162-Y, LF 的特性使其在多个领域表现出色，具体包括：

1. 音频放大: 由于其高增益和低失真的特性，适合用于音频信号的放大。

2. 开关应用: 其快速响应时间和低饱和压降使得2SA1162-Y, LF能够很好地用作电子开关，在电源管理和调制解调器电路中很受欢迎。

3. 线性放大器: 由于其较低的集电极截止电流及高hFE，能够作为线性放大器中的信号放大元件。

4. 继电器驱动: 在继电器驱动电路中应用，由于具有较高的集电极电流能力，可以有效控制中等负载。

5. 信号转发: 在通信设备中可以用作信号转发的关键元件，其频率响应能力使得其在数据传输中非常重要。

总结

综合来看，2SA1162-Y, LF 不仅在性能上表现突出，其适应性和多功能性也使其成为电子设计工程师在选择PNP晶体管时的理想之选。无论是在消费电子、工业控制还是通信设备中，2SA1162-Y, LF 都能提供可靠和高效的解决方案，推动现代电子技术的发展。
