AP7343-33W5-7

产品概述：AP7343-33W5-7

AP7343-33W5-7是一款高性能的线性稳压器（LDO），由DIODES（美台）公司制造。此款稳压器专为提供稳定的3.3V输出电压而设计，适用于各种电子设备和系统中对电源稳定性和效率有高要求的应用。其在电气性能、功能特性以及封装设计方面均表现出色，能够满足广泛的应用需求。

1. 主要参数

• 输入电压范围: AP7343的最大输入电压为5.25V，使其能够与多种电源配合使用，确保在LCD显示器、无线通信设备及微控制器应用中的稳定运行。
• 输出电压: 该LDO提供固定的3.3V输出电压，非常适合用于需要该电压的数字和模拟电路。
• 输出电流: 最大输出电流可达300mA，能够满足中等功率需求的负载。
• 电压降: 在300mA的负载条件下，最大电压降仅为0.29V，这一低压降特性有助于提高能效，减少能量损耗。
• 静态电流: 静态电流（Iq）为60µA，显示出其在待机模式下的优秀功耗表现，这对于电池供电的应用尤为重要。

2. 性能特点

• 超高PSRR: AP7343的电源抑制比（PSRR）为75dB（在1kHz），这意味着其能有效抑制输入电源中的噪声，确保输出电压的稳定性和纯净性，对高性能音频电路及敏感传感器等应用尤为重要。
• 过流保护: 该稳压器内置的过流保护功能，不仅能够保护器件本身，更能保护连接负载，增强系统的可靠性。
• 温度范围: AP7343能够在-40°C至85°C的宽广工作温度范围内稳定工作，使其适合各种环境，包括工业、通信和消费电子等领域。

3. 封装与安装

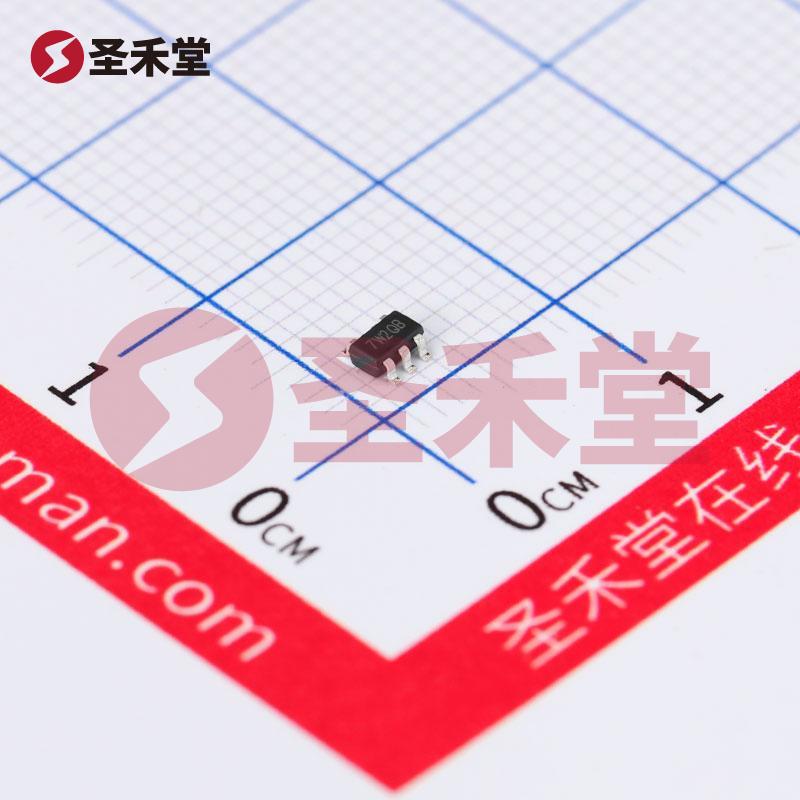

AP7343-33W5-7采用SOT-25封装，这是一种表面贴装型封装，适合于自动化贴装生产。其小巧的体积能够节省PCB空间，使产品设计更为紧凑，降低整体设计的面积负担。SOT-25封装同时方便散热，有助于在高功率负载条件下维持性能的稳定性。

4. 应用领域

AP7343-33W5-7可广泛作为各种电源管理系统的核心组件，适合以下应用：

• 消费电子: 如便携式设备、智能手机及平板电脑等，需要对电源和电池续航有良好表现的产品。
• 通信设备: 手机基站、无线收发器等，对电源的稳定性和灵活性要求较高的设备。
• 工业控制: 自动化设备、传感器和监控系统中，AP7343能够提供稳定的电源以确保系统的高效运行。
• 医疗设备: 在对准确度和稳定性要求极高的医疗监控器中，AP7343可确保设备正常运作，保障使用安全。

5. 总结

AP7343-33W5-7是一款集成了高效、稳定与安全特性的线性稳压器，能够在各类应用中提供源源不断的3.3V电源输出。其出色的性能指标和日益复杂的电子产品需求，使其在现代电子设计中的重要性日益凸显。选择AP7343，意味着你正在选择一个可靠且高效的电源管理解决方案，为你的电子设备的成功实施奠定坚实基础。
