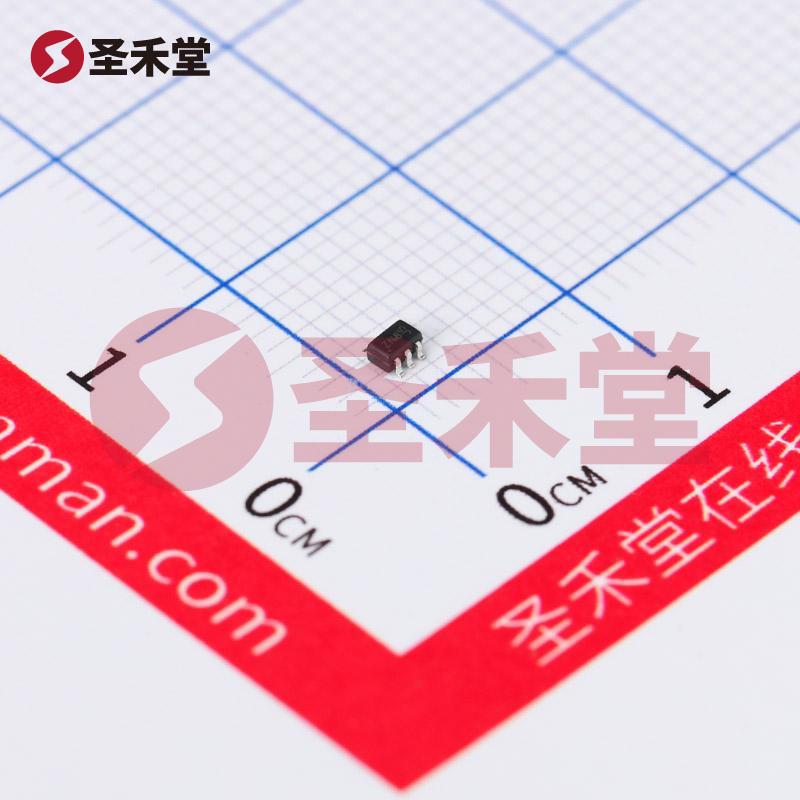

产品概述：DSS4240Y-7
制造商与品牌
DSS4240Y-7 是由美台半导体公司 Diodes Incorporated 生产的一款高性能 NPN 晶体管。这款元器件旨在满足各种电子应用中的高电流和高频率需求，以其优秀的线路特性和可靠性而广泛应用于商业及工业领域。
基本规格
DSS4240Y-7 作为一款 NPN 晶体管，最大集电极电流（Ic）可达 2A，工作电压最高可达 40V，功率额定值为 625mW。这使得它非常适合作为开关器件在电源管理、信号放大等应用中使用。该晶体管采用 SOT-363 封装，尺寸小巧，适合表面贴装型安装，大大节省了电路板空间，适应现代紧凑型电路设计的需求。
电气特性
- 饱和压降 (Vce(sat)): 在 Ic 为 200mA 时，饱和压降最大为 320mV，能够有效降低开关损耗，提高系统效率。
- 集电极截止电流 (ICBO): 最大值为 100nA，在低功耗应用中表现出色，有助于增加设备的整体能效。
- 直流电流增益 (hFE): 在条件为 Ic 为 1A 和 Vce 为 2V 时，最小值为 300，确保了良好的信号放大能力，适合用于模拟信号处理任务。
频率特性
DSS4240Y-7 的跃迁频率达到 250MHz，使其在高速应用中表现卓越，非常适合用于射频（RF）电路和精密信号处理。其高频特性使得该元件能够在宽频率范围内稳定工作，增强了电路设计的灵活性。
工作温度范围
该器件的工作温度范围为 -55°C 到 150°C，适合在严苛的环境中使用，尤其是那些温度波动较大的工业应用。这种宽广的温度适应性，确保了 DSS4240Y-7 在各类应用中的稳定性能。
应用场景
DSS4240Y-7 的特点使其广泛适用于以下场景：
- 电源管理: 在开关电源或线性稳压电源中，DSS4240Y-7 可以作为开关元件，以实现高效的电源转换。
- 信号放大: 在音频设备或 RF 收发设备中，利用其高 hFE 和频率特性，DSS4240Y-7 可以放大微弱的信号。
- 开关应用: 在电子开关和继电器控制中，该元件可用于驱动负载，以实现高效可靠的开关控制。
- LED 驱动: 可以用作 LED 照明或者信号指示，降低功耗并延长灯具寿命。
封装信息
DSS4240Y-7 采用的是 SOT-363 封装，这种表面贴装的设计不仅使得产品占用空间小，便于焊接，同时提供良好的散热性能。其标准化的封装形式，使得在大规模生产和组装时简化了流程，提高了生产效率。
总结
作为一款高性能 NPN 晶体管，DSS4240Y-7 在多种电气特性上展现出优秀的性能表现，如低饱和压、低截止电流和高增益等。这使得它成为现代电子设备中不可或缺的基础元件之一。对于设备的设计工程师来说，DSS4240Y-7 提供了可靠的解决方案，无论是在效率、成本还是设计的灵活性上，均有出色的表现。
