MMST4401-7-F

产品概述：MMST4401-7-F NPN晶体管

概述

MMST4401-7-F是一款高性能的NPN晶体管，专为广泛的电子电路设计而优化，主要用于开关和增益应用。其卓越的特性和多功能性使其成为现代电子设计中的关键组件，特别是在移动设备、消费电子产品以及其他要求高效率和紧凑设计的应用中。

主要规格

• 晶体管类型：NPN
• 最大集电极电流（Ic）：600mA
• 最大集射极击穿电压（Vce）：40V
• 饱和压降（Vce(sat)）：在Ic为50mA和500mA时，最大值为750mV
• 直流电流增益（hFE）：在Ic为150mA和1V时，最小值为100
• 最大功率：200mW
• 频率（跃迁频率）：250MHz
• 工作温度范围：-55°C至150°C（结温TJ）
• 封装类型：表面贴装型（SMD）
• 封装/外壳：SOT-323，SC-70

性能特点

MMST4401-7-F的设计使其能在多种工作条件下保持稳定的性能表现。其600mA的集电极电流能力，加上40V的高击穿电压，使其在大多数电源驱动应用中表现出色。更重要的是，较低的饱和压降（750mV）使其在开关电源和模拟电路中的能效更高，能有效降低功耗。

DC电流增益（hFE）的值达到100，表明该晶体管在于短时间内实现快速的电流增益，并且在不同的工作条件下保持良好的增益特性。其高跃迁频率（250MHz）同样使得MMST4401-7-F成为高频应用的理想选择，如射频放大器和数字电路。

温度适应性

MMST4401-7-F具备极为广泛的工作温度范围，能够在-55°C至150°C的环境条件下正常工作。这种高温适应性使得该元件非常适合航空航天、汽车电子以及工业设备等高要求环境应用。

封装特性

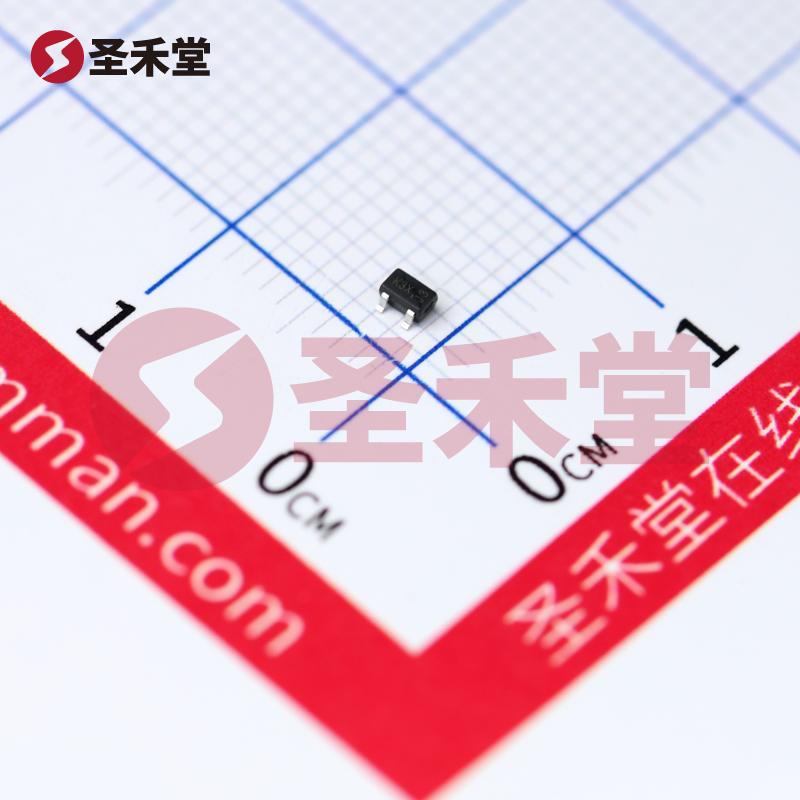

采用SOT-323封装，MMST4401-7-F的表面贴装设计不仅节省了空间，还简化了PCB的布局设计。该封装类型使得元器件的布局更加灵活，便于自动化生产和大规模应用。

应用场景

MMST4401-7-F的应用场景非常广泛，主要包括但不限于：

• 开关电源电路：适用于电流开关、灯光控制和电机驱动等应用。
• 信号放大器：在音频放大器、射频放大器中广泛使用。
• 开关稳压电源：用于DC-DC转换器，提升电源效率。
• 高频通信：在高频信号放大及处理电路中必不可少。

结论

总之，MMST4401-7-F凭借其卓越的电气特性、适应恶劣环境的能力及紧凑的表面贴装设计，为现代电子设计提供了强有力的支持。作为DIODES（美台）出品的高质量NPN晶体管，该元件不仅适合专业工程师的技术需求，同样也能满足多种工业和消费领域的应用需求。若您正在寻找一款性能优越、可靠性高的NPN晶体管，MMST4401-7-F无疑是一个值得考虑的优秀选择。
