AP7315-28SA-7

AP7315-28SA-7 产品概述

产品概述： AP7315-28SA-7 是美台（DIODES）公司生产的一款低压差线性稳压器，广泛应用于各种电子设备中。它采用小型的 SOT-23 封装，适合表面贴装型安装，尤其适合空间有限的应用场景。该稳压器以其优异的性能和高可靠性，在移动设备、消费电子和工业控制等领域具备广泛的应用前景。

主要特性：

1. 输出配置与类型： AP7315 提供固定的正输出电压，确保在不同负载条件下稳定的电源供应，简化了电路设计的复杂性。
2. 输出电压： 该稳压器的输出电压固定为 2.8V，适合诸如微控制器、传感器及其他低电压数字电路的供电需求。
3. 最大输入电压： 允许的最大输入电压为 5.25V，令人宽心，适用于多样的电源设计。
4. 电流能力： 电流输出能力高达 150mA，能够满足大部分小型电子设备的供电需求。
5. 低电压降： 最大电压降为 0.29V @ 150mA，这在低功耗应用中尤其重要，可减少能量损耗，提高整体能效。
6. 低静态电流： 该稳压器的静态电流为 60µA，使其在待机状态下能耗极低，适合对电池续航要求高的应用。
7. 良好的电源抑制比（PSRR）： 75dB（1kHz）较高的PSRR特性，帮助稳压器在电源波动条件下保持输出电压的稳定，为下游电路提供可靠的电源。
8. 过流保护： 内置的过流保护功能，增强了器件的可靠性和安全性，能够防止在异常情况下造成的损坏。

工作环境： AP7315-28SA-7的工作温度范围为-40°C至85°C，表明其能够在各种严格环境下稳定工作，适应多个工业和消费类产品的需求。

应用场景： AP7315-28SA-7的设计使其适用于多个领域，包括但不限于：

• 移动设备：如智能手机、平板电脑等，以确保稳定的低电压供电。
• 消费电子：如数码相机、游戏机等，这些设备需要可靠的电源来保障其功能。
• 工业控制：在传感器、电机驱动和其他工业控制应用中，提供稳定的电源，确保系统的正常运行。

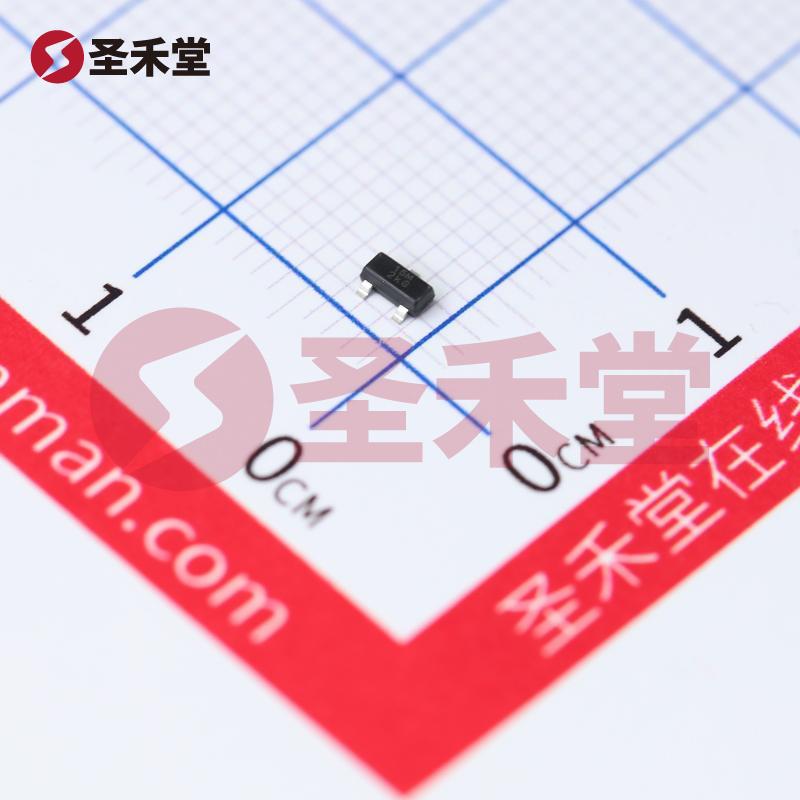

封装与安装： 采用SOT-23封装的AP7315-28SA-7，体积小巧，适合高密度PCB电路板的设计，能够减少PCB的占用面积，从而使得产品更加轻薄。

总结： AP7315-28SA-7是一款性能优异的低压差线性稳压器，适合广泛的应用场景。凭借其小巧的封装、低静态电流、出色的PSRR和过流保护功能，它为设计者提供了一种可靠且高效的电源解决方案。无论是在移动设备还是在工业应用中，AP7315-28SA-7都能够满足高性能电源的需求，保障设备在各种工作条件下的稳定运行。
