产品概述:DDTA114YE-7-F 数字晶体管
一、产品简介

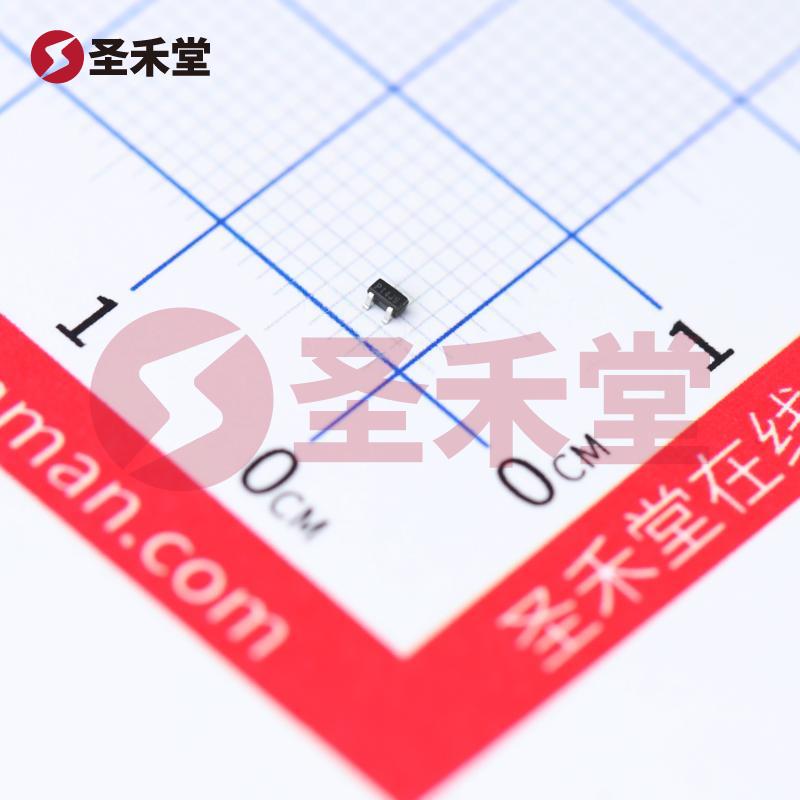

DDTA114YE-7-F是一款高性能PNP型数字晶体管,专为预偏置应用设计,广泛应用于数字电路中的开关和信号放大等场合。它以其低功耗、小体积以及良好的电气特性,成为现代电子产品设计中不可或缺的元件之一。该产品采用SOT-523封装,极其适合表面贴装(SMT)技术,使得设计师能够在紧凑的电路板上实现更高的组件密度。
二、主要特性
电流与电压参数:
- 集电极电流(Ic)最大值:100mA,适合于负载电流要求不高的应用场景。
- 集射极击穿电压(Vce)最大值:50V,确保在大多数常规工作条件下稳定运行。
电流增益:
- 在10mA的集电极电流和5V的集射极电压下,具有最低68的直流电流增益(hFE),使其在低功耗和高效能电路中表现出色。
饱和压降:
- 在250µA至5mA的条件下,最大Vce饱和压降仅为300mV,这保证了晶体管在切换状态时的低功耗,提高了整体电路的效率。
截止电流:
- 集电极截止电流最大为500nA,这有助于增强电路的稳定性,尤其是在高电阻应用中。
频率响应:
- 具有高达250MHz的跃迁频率,能够满足高速信号处理要求,适用于各种应用如高频开关电路、射频电路等。
功率处理能力:
- 最大功耗能力为150mW,在安置于热设计良好的电路板中,可以很好地处理功耗,确保稳定性和可靠性。
三、应用领域
DDTA114YE-7-F晶体管广泛应用于以下领域:
- 数字电路:由于其出色的电流增益和低功耗特性,非常适合用于数字逻辑电路的开关和放大。
- 电子开关:可以在开关电源、继电器驱动及其他开关应用中,作为开关元件使用。
- 音频放大器:在音频信号处理中,利用其高频特性和低噪声参数,可用于微型音频放大器。
- 传感器接口:可用于信息接收和处理中的信号放大,提高系统的灵敏度。
四、设计建议
在进行电路设计时,务必考虑DDTA114YE-7-F的参数限制,保证在最大集电极电流和击穿电压范围内安全运行。同时,通过适当选择基极电阻(R1=10kΩ)和发射极电阻(R2=47kΩ),确保晶体管在所需工作点的稳定性。
五、结论
DDTA114YE-7-F数字晶体管凭借其诸多优点,特别是在功耗、体积和性能方面的优秀表现,适合在各种电子产品中使用。在现代电子设计中,它能有效地提高产品性能的同时保持较低的成本,使其成为设计师们在选择电子元器件时的优选。不论是在高频电路还是在低功耗设备中,该晶体管都能提供可靠的解决方案,助力创新电子产品的开发和应用。
