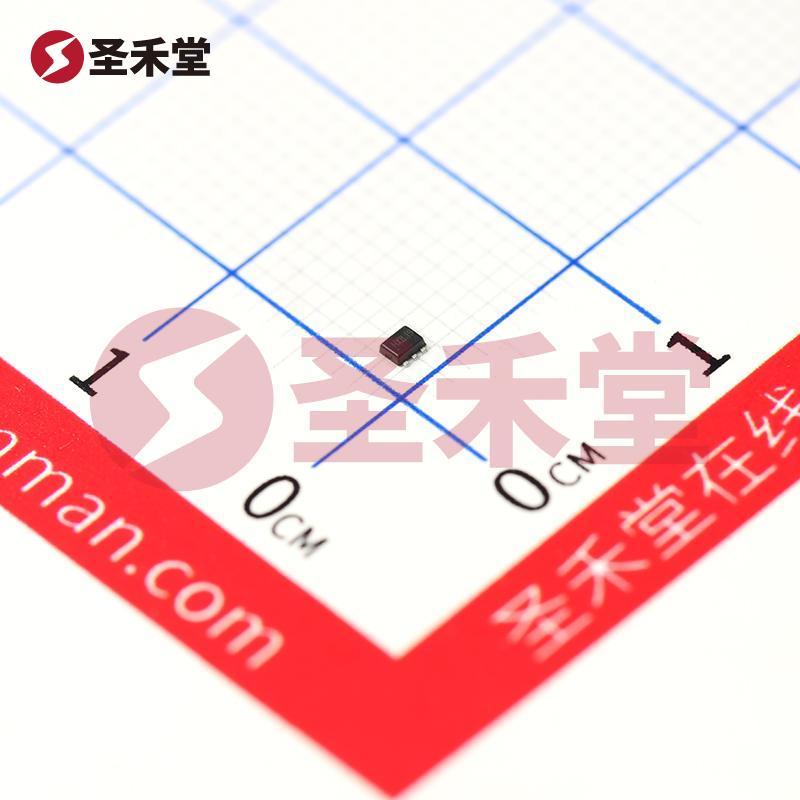

DMC2710UV-13

DMC2710UV-13 产品概述

产品概述

DMC2710UV-13 是一款高性能的互补型场效应管（MOSFET），由美台半导体（DIODES）公司设计，采用SOT-563表面贴装封装。该器件融合了N沟道和P沟道MOSFET，广泛适用于要求高效率和紧凑设计的电子应用场合。其核心优势在于优异的电压与电流特性，以及广泛的工作温度范围，为多种应用提供了可靠的解决方案。

技术参数

DMC2710UV-13的主要技术参数如下：

• FET 类型：N沟道及P沟道互补型设计，适用于多种电路配置。
• 漏源电压 (Vdss)：最高可达20V，能够满足大多数低电压应用的需求。
• 连续漏极电流 (Id)：在25°C环境温度下，器件可以承受高达1.1A的漏电流，P沟道基于同样条件下最大为800mA，适合需要较高输出电流的负载。
• 导通电阻 (Rds(on))：在不同工作电流和栅源电压条件下，N沟道的最大导通电阻为400毫欧（在600mA，Vgs=4.5V时），而P沟道最大为700毫欧（在430mA，Vgs=4.5V时），保证了低损耗和高效能。
• 栅极阈值电压 (Vgs(th))：最大值为1V（在250µA时测得），适当控制栅源电压以实现精确的导通与关断。
• 栅极电荷 (Qg)：在高达600pC及700pC的下，他为设计者在驱动电路时提供了有效的电流消耗低的方案。
• 输入电容 (Ciss)：最大值为42pF，伴随49pF @ 16V，可帮助改善开关速度。
• 功率额定值：最大功耗可达460mW（在TA下）。
• 工作温度范围：器件额定的工作温度范围为-55°C至150°C，使其适合各种环境条件下的应用。
• 封装：SOT-563，体积小巧便于表面贴装，适合高密度电路设计。

应用场合

DMC2710UV-13器件的设计使其非常适合以下应用场合：

1. DC-DC 转换器：其低导通电阻可以有效降低转换损耗，提高整体效率。
2. 电机驱动：能够提供高电流输出，从而适用于小型电机驱动电路。
3. 开关电源：借助其宽电压和电流范围，在开关电源中用作开关管，有助于提升功率密度。
4. 电源管理：可用于各种电源管理电路中，增强功率管理效率。
5. 便携式设备：由于其小巧的封装和低功耗特性，适合应用于手机及其他便携式电子设备中。

优势总结

DMC2710UV-13作为一款优质的互补型MOSFET，具备了低导通电阻、高效率以及广泛的工作温度范围等特点。它的设计旨在满足现代电子设备对功率、热管理和尺寸的严苛要求。其通用性能使得DMC2710UV-13成为设计师优先考虑的方案，能够为各种电子产品提供稳定可靠的电源管理解决方案。

在考虑产品的可靠性与耐高温性能时，DMC2710UV-13也能提供卓越的经济效益，这使得其在日益严峻的市场竞争中脱颖而出，是电子设计师和工程师可以信赖的选择。无论是在工业、消费电子还是便携设备领域，DMC2710UV-13都将为您提供无与伦比的优势与表现。
