TPS65130RGER

TPS65130RGER 产品概述

1. 概述

TPS65130RGER 是由德州仪器（TI）推出的一款高效能 DC-DC 电源转换器芯片，专为要求高输出电压和输出电流的应用而设计。该芯片支持可调电压输出，涵盖输入电压范围在 2.7V 到 5.5V 的条件下可输出 ±15V 的电压，尤其适合需要同时供电正负电压的设备，广泛应用于显示器、传感器供电及其他要求稳定电源的电子系统。

2. 主要特性

• 安装类型：采用表面贴装型封装，方便PCB板的高度集成与设计。
• 输出配置：具备正负输出（双轨），支持 ±15V 输出，能够满足对正负电压的需求。
• 最大输出电流：支持 700mA 的电流输出，适合用于中高功率的驱动场合。
• 输入电压范围：最大输入电压为 5.5V，最小输入电压为 2.7V，确保在较广的电源环境下稳定工作。
• 可调式输出：输出电压支持可调，最小电压输出为 3.2V 和 -2V，使其适应不同电源需求。
• 拓扑结构：支持升压和降压升压拓扑，意味着TPS65130RGER能够处理动态负载条件，自动调整输出电压。
• 开关频率：具有 1.38MHz 的开关频率，确保高效的电源转换，减少电源噪声及电磁干扰。
• 工作温度范围：适应 -40°C 到 85°C 的广泛工作温度，适合各种工业和消费电子环境。

3. 应用领域

TPS65130RGER 适用于需要经常调整电源输出的高精密应用。常见应用场景包括：

• 显示器供电：为液晶显示器（LCD）和有机发光二极管（OLED）提供稳定的正负电压供电。
• 传感器电源：用于工业传感器和移动设备，提供必要的电源支持。
• 便携电子设备：极小的封装和高效率使得其可广泛应用于便携式电子产品。

4. 封装和设计

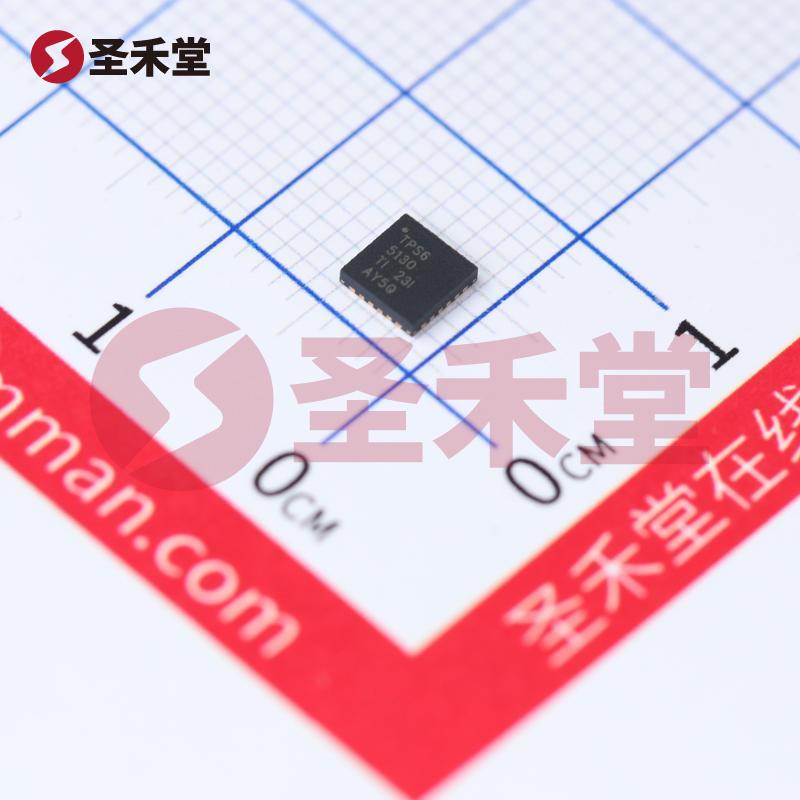

TPS65130RGER 采用 VQFN-24-EP (4x4) 封装形式，其紧凑的设计优势使得 PCB 布局更加灵活，同时提高了散热性能。该封装也使得 TPS65130 方便与其它组件集成，适合高集成度的应用设计。

5. 设计考量

在设计时，用户需要仔细考虑以下因素以确保该电源芯片的最佳性能：

• 输入电压源：确保输入电源的稳定性，并注意最小输入电压和最大输入电压的限制，以免对芯片造成损坏。
• 输出电流需求：计算负载所需的电流，确保选择合理的输入电压和输出电压以满足负载的功率需求。
• 散热管理：在高功率工作条件下，适当的散热设计会直接影响芯片的工作稳定性和使用寿命。
• PCB 布局：保持输入和输出电源的路径短且直接，以降低电源噪声和电磁干扰，增加电路的稳定性。

6. 总结

TPS65130RGER 是一款灵活、高效和可靠的 DC-DC 转换器，可为多种电子应用提供必要的正负电源，适应不同的输入电压条件。其丰富的电气特性和宽广的工作温度范围，使其在现代电子设计中成为一个理想的选择，是推进高效能电源管理解决方案的重要组件。
