AP7315D-135FS4-7B

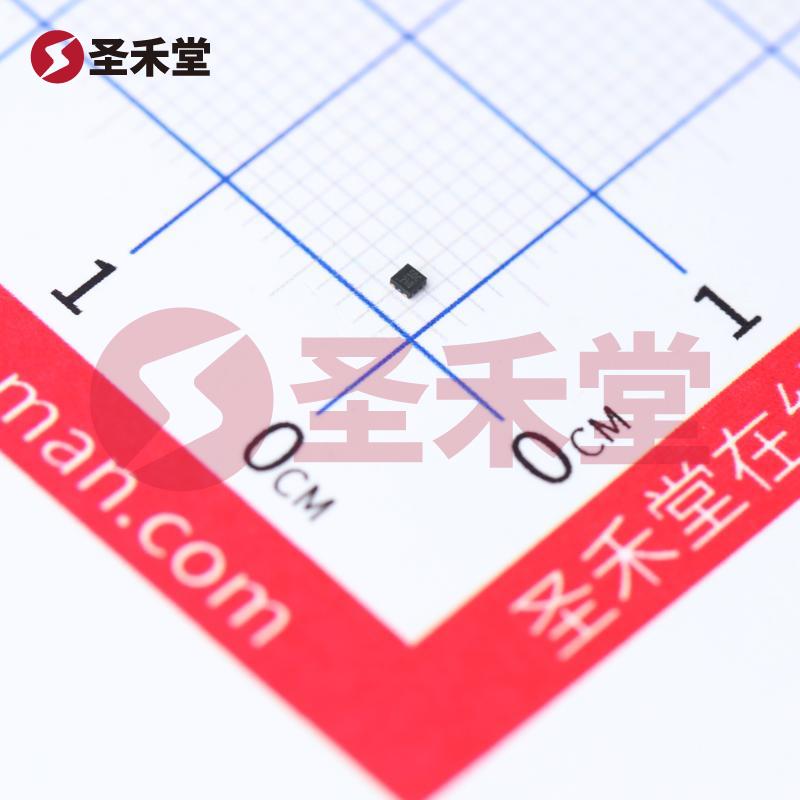

AP7315D-135FS4-7B 产品概述

概述

AP7315D-135FS4-7B 是一种高性能低压差线性稳压器（LDO），由美台（DIODES）公司设计，旨在提供稳定可靠的电压输出，其适用于各种便携式、消费类电子产品及其电源管理应用。该元器件在准确的电压输出与低功耗消耗间保持良好的平衡，尤其适合需要高效率和低待机功耗的应用场景。

关键参数

• 输出配置与电压范围：AP7315D-135FS4-7B 具备固定的输出配置，输出电压定为1.35V，适用于多种低电压应用。其输入电压的最大值为5.25V，使得该器件广泛适用于以5V电源为基础的多种设备中。
• 电流输出能力：该稳压器的输出电流能力为150mA，这使其能够满足大多数低功耗消费电子设备的需求，例如传感器、微控制器和无线模块等。
• 低压降特性：AP7315D 的最大压降为0.64V @ 150mA，显示了其在保持供电稳定性的同时，能够支持较低的输入电压。这一低压降特性是其在便携式设备中应用的一个重要优势，因为它能有效减少功率损耗，提高整体系统的效率。
• 静态电流消耗：其静态电流（Iq）为60µA，工作时的供电电流消耗也仅为100µA，这表示其在负载不变的情况下能够保持较低的待机功耗，符合现代电子产品对能效的高要求。

电源抑制比（PSRR）

在电源管理应用中，电源抑制比（PSRR）是评估稳压器质量的一项核心指标。AP7315D-135FS4-7B 的PSRR为75dB（在1kHz时），这意味着其能有效抑制输入电源的噪声干扰，保持输出电压的稳定性。高PSRR值显著提高了器件在嵌入式系统中的适用性，尤其是在要求低噪声环境的应用中。

保护功能

AP7315D 还具备过流保护功能，增强了其在各种电子设备中的安全性。这一功能能有效防止在故障情境下的潜在损害，增强了设备的可靠性，使其在严苛环境条件下仍能稳定工作。

工作温度与安装类型

该元器件的工作温度范围为-40°C到85°C，确保其在广泛的应用环境中均能正常运行。AP7315D-135FS4-7B 采用表面贴装型的4-XDFN裸露焊盘封装（X2-DFN1010-4），设计便于在现代电子设备中进行高密度布局，并简化了生产流程。

应用领域

AP7315D-135FS4-7B 适用于多种关键应用领域，包括但不限于：

1. 便携式电子设备（例如智能手机、平板电脑、便携游戏设备）。
2. 消费电子产品（如音响设备、家庭自动化控制器）。
3. 工业设备（传感器电源、微控制器供电）。
4. 物联网（IoT）设备（如无线传感器网络）。

总结

综合考虑AP7315D-135FS4-7B的诸多优良特性，特别是在低功耗、高稳定性以及出色的抑制能力等方面，使其成为现代电子设备中不可或缺的电源管理解决方案之一。无论在消费电子领域，还是在工业应用中，这款低压差线性稳压器都能提供理想的电源支持，满足不断升级的市场需求。
