产品概述:FDS6675BZ P沟道 MOSFET
FDS6675BZ 是一款由安森美半导体(ON Semiconductor)推出的高性能 P 型 MOSFET,适用于各种电子应用。此款场效应管专为需要高效率、高功率密度的电源管理、开关电源、马达驱动和其他功率转换应用而设计。以下是对 FDS6675BZ 产品的详细介绍,包括其主要特性、应用场景及优势。
主要特性
基本电气参数:
- 漏源电压(Vdss):最大30V,适用于中低压应用。
- 连续漏极电流(Id):在25°C时可达11A,确保在较高负载条件下的可靠性和稳定性。
- 最大功率耗散:在环境温度下可承受的最大功耗为2.5W,使其适用于各种功率应用场合。
导通电阻:
- 在 Vgs 为 10V 时,其导通电阻(Rds On)最大值为 13毫欧。低导通电阻能够显著降低功率损耗,提高整体效率。
驱动电压:
- 支持4.5V至10V的驱动电压,灵活适应多种控制电路设计。
阈值电压(Vgs(th)):
- 最大阈值电压为3V @ 250µA,确保在适当的条件下可以可靠开启,增大了电路工作的灵活性。
栅极电荷(Qg):
- 最大栅极电荷为62nC @ 10V,表明该MOSFET能够实现快速开关,适合高频开关电源应用。
输入电容(Ciss):
- 在15V时输入电容最大值为2470pF。这一特性使其能够在电气噪声和电磁干扰(EMI)较大的环境中保持较好的性能。
工作温度:
- 可以在-55°C至150°C的广泛工作温度范围内稳定运行,确保适应各种严苛环境中的应用。
封装与安装类型:

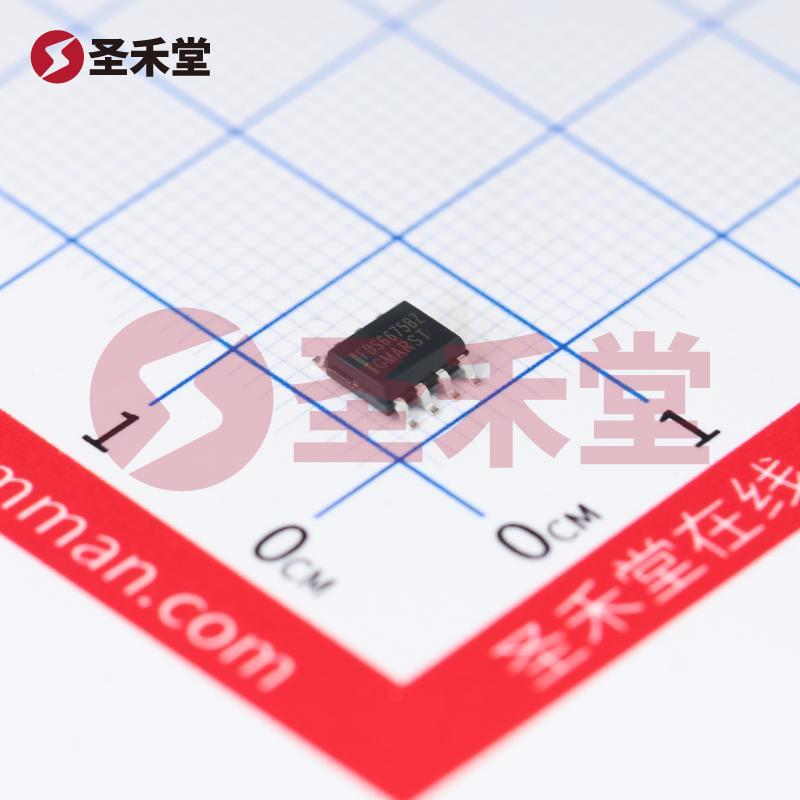

- FDS6675BZ 采用8-SOIC表面贴装封装(0.154",3.90mm宽),便于在现代复杂电路板上的集成并实现小型化设计。
应用场景
FDS6675BZ MOSFET 以其优越的性能,适用于以下应用领域:
- 开关电源:在DC-DC转换器中,通过高效开关技术提供高效率的电力转换。
- 马达控制:适合电机驱动应用,能够承受在高负载条件下的频繁开关。
- 负载开关:能有效控制电源的通断,以降低不必要的电力损耗。
- 电池管理系统:在需要快速和可靠的开关时,优化电池的使用效率与寿命。
优势
- 高效性:低导通电阻和合理的阈值电压设计,减少开关损耗,提高系统效率。
- 灵活性:多种驱动电压可供选择,满足不同应用需求,适配更广泛的控制电路。
- 高可靠性:宽广的工作温度范围与良好的热性能,使得此器件在各种应用环境中稳定工作。
- 表面贴装设计:节省空间,便于实现现代电子产品的小型化设计。
总结
FDS6675BZ P沟道 MOSFET 是一款功能强大且性能优越的电子元件,广泛应用于电源管理和马达控制等领域。在市场上,其以高效、可靠和灵活的特色赢得了多个行业的青睐。无论是在高功率应用还是中低压控制场景中,FDS6675BZ 都能作为一种理想的选择,帮助设计师打造出高效、环保的电子产品。
