HEF4051BTT,118 产品概述
HEF4051BTT,118是由Nexperia（安世半导体）制造的一款高性能多路复用器/解复用器电路，其主要特点是具有8:1的多路复用（MUX）能力，即可以将8个输入信号中的任意一个选择出来并传递至输出端。此款芯片广泛应用于数据采集、信号处理、音频和视频信号选择等多种领域，能够在提高系统集成度和降低成本的同时，保持优秀的性能表现。
基本参数
HEF4051BTT,118在设计上进行了优化，具有以下基础参数：
导通电阻（最大值）：该器件的导通电阻最大值为155欧姆，这使得信号在通过多路复用器时损耗最低，从而确保数据的完整性和可靠性。
通道至通道匹配（ΔRon）：在选通的多路复用过程中，该器件保证通道间的导通电阻匹配在5欧姆以内，有效降低了信号失真和不稳定性。
电压范围：具有广泛的电源电压范围（3V ~ 15V），使得该芯片能够灵活适配于多种电源供给环境，尤其在功耗和电压适应性方面表现优秀。
带宽：-3dB带宽达到70MHz，使得HEF4051BTT,118能够处理高频信号数据，满足绝大多数工业和消费电子应用的需求。
沟道电容：芯片的沟道电容（CS(off)，CD(off)）值为7.5pF，帮助在信号切换时保持较低的延迟和增强信号的稳定性。
漏电流：在关闭状态下，漏电流（IS(off)）最大值为200nA，确保在非工作状态时极低的功耗，显著延长了电池供电系统的使用寿命。
串扰特性：该多路复用器表现出优越的串扰特性，-50dB @ 1MHz的串扰水平有助于各通道之间有效隔离，从而保证信号的高保真传输。
工作温度：器件能够在-40°C至125°C的宽温度范围内稳定工作，非常适合于汽车电子、工业控制和严酷环境下的应用。
封装与安装

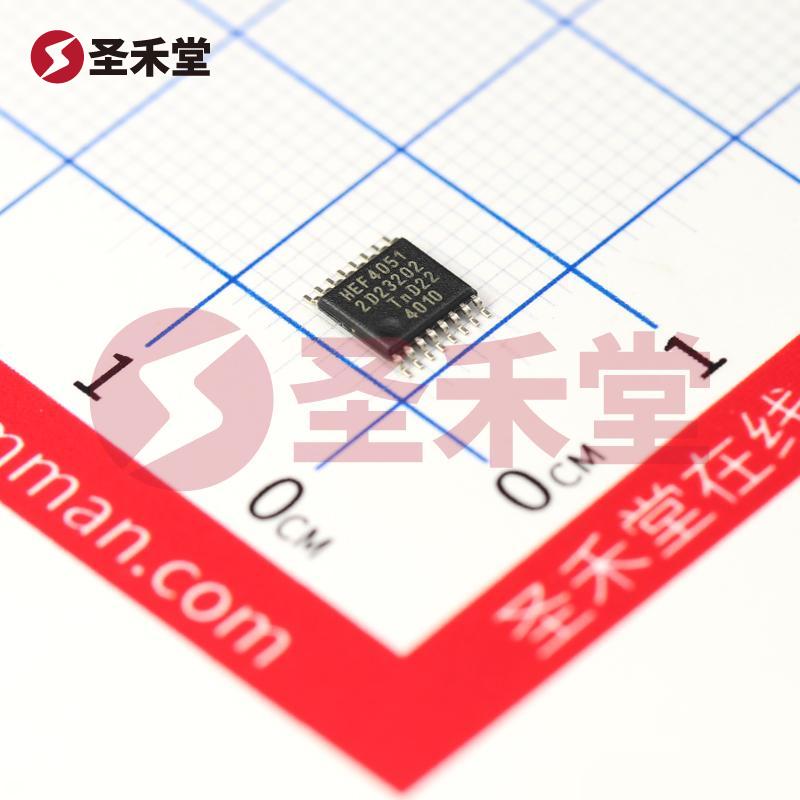

HEF4051BTT,118采用16-TSSOP（薄型小型封装）封装设计，外形尺寸为0.173"（4.40mm宽），便于表面贴装，适合现代电子产品的紧凑设计需求。TSSOP封装不仅向设计者提供了良好的空间节省效果，其较低的引脚间距也为多层板设计提供了便利。
应用领域
HEF4051BTT,118广泛应用于以下领域：
- 数据采集系统：在众多传感器中选择信号，传递给ADC（模数转换器）的过程。
- 音频和视频信号选择：在音频电子设备中快速切换不同的输入信号。
- 通信设备：在复杂的通信系统中实现信号的路由和切换。
- 医疗仪器：用于医疗设备中，不同传感器信号的选择和处理。
总结
HEF4051BTT,118是一款功能齐全、性能优越的多路复用器/解复用器，具有极低的功耗、优越的带宽和良好的温度适应性能，适用于多种应用场景。其在高温和恶劣环境下的稳定性，使其在工业和汽车电子领域尤为抢眼。凭借Nexperia（安世）品牌的技术优势和可靠性，这款产品无疑将成为设计师和工程师们的理想选择。
