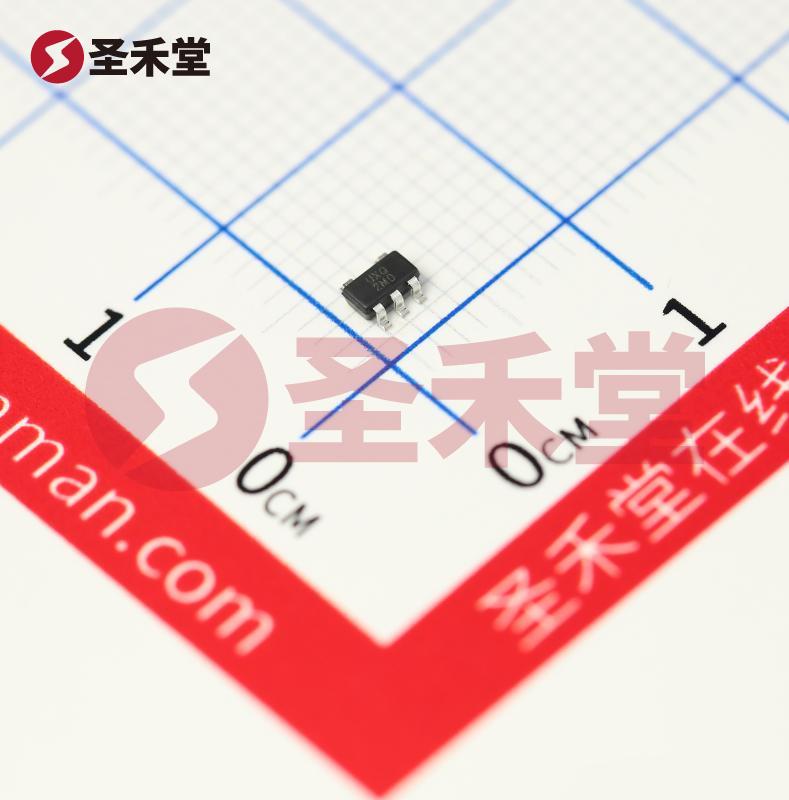

产品概述：74LVC1G86QW5-7 XOR门
一、产品背景
74LVC1G86QW5-7 是一款由DIODES（美台）生产的、具有单通道异或（XOR）逻辑功能的集成电路（IC）。该器件采用SOT-25封装，并具备广泛的电压供电范围和极低的功耗，适用于多种数字逻辑电路应用。XOR门是数字电路中常用的基本逻辑门之一，其输出为真（高电平）当且仅当输入中有奇数个为真（高电平）。74LVC1G86QW5-7的设计特别适合需要低电压、高速度和低功耗的应用场景。
二、基本参数与特性
逻辑类型：该IC为异或（XOR）逻辑类型，具备一个输入通道，适合用于实现简单的二元运算和复杂的逻辑电路。
电源电压：器件的工作电压范围为1.65V至5.5V，能够在多种电源条件下正常工作，极大地提高了设计的灵活性。
最大传播延迟：在额定电压5V和最大负载电容50pF时，该器件的最大传播延迟为5.5ns。这使得74LVC1G86QW5-7能够满足高速应用需求，适合高速信号处理场合。
逻辑电平定义：
- 低电平范围：0.7V至0.8V
- 高电平范围：1.7V至2V 该逻辑电平的设计使得器件能够与多种CMOS和TTL逻辑电路兼容。
输入数：该IC支持2个输入端，能够处理两个逻辑信号，输出对应的异或逻辑结果。
输出电流能力：输出高电平和低电平的电流最大可达32mA，适合驱动多种负载。
静态电流：静态电流最大值为4µA，消耗极低，适合于需长时间待机的低功耗系统。
工作温度范围：该器件的工作温度范围广泛，从-40°C到125°C，确保其在恶劣工作环境下也能稳定运行，非常适合工业和汽车应用。
封装类型：采用SOT-25表面贴装封装，具有小体积、低占板面积和良好的热性能，方便在体积受限的电子产品中应用。
三、应用场景
74LVC1G86QW5-7 适用于多种场合，包括但不限于：
- 通信设备：在数据传输中利用XOR逻辑实现信号的加密或错误检测。
- 消费电子：例如，在音频和视频设备中进行信号处理与兼容性增强。
- 汽车电子：在复杂汽车控制系统中实现逻辑运算，如车灯控制、发动机控制等。
- 工业自动化：用于传感器信号处理和执行器控制，实现复杂的自动化逻辑。
四、总结
综上所述，74LVC1G86QW5-7是一款高性能的单通道XOR门集成电路，凭借其高速度、低功耗和广泛的电压兼容性，使其在现代电子设计中尤为重要。它的高度集成化和稳定性使其在多种应用场合中具备显著优势，符合当前快速发展的数字电子市场需求。无论是消费类产品还是工业应用，74LVC1G86QW5-7都展现出良好的适用性和可靠性，是设计工程师构建高效系统的理想选择。
