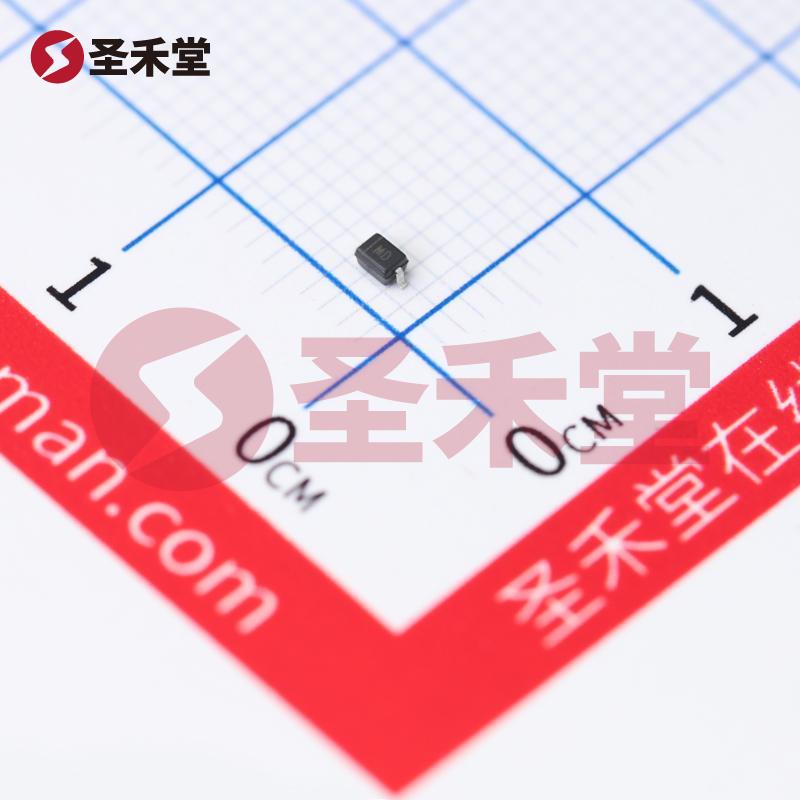

DDZ9707S-7

产品概述：DDZ9707S-7 稳压二极管

一、基本信息

DDZ9707S-7 是由美国DIODES（美台）公司生产的一款稳压二极管，专为在电压控制和稳压电路中应用而设计。其标称齐纳电压为20V，最大功率为200mW，适用于多种电子电路，能够有效保护下游器件免受过压损害。

二、主要参数

• 标称齐纳电压 (Vz): 20V
• 容差: ±5%
• 最大功率 (Pmax): 200mW
• 反向泄漏电流 (Ir): 在15.2V下为50nA，显示出器件的优良特性，反向泄漏电流非常低，这对于高精度的电源管理至关重要。
• 正向电压 (Vf): 在10mA的正向电流下，电压为900mV，表明该器件具有很低的正向压降。
• 工作温度范围: -65°C至150°C，广泛适用于各种环境条件，适合高温和低温工作场景。
• 安装类型: 表面贴装型（SMD），方便自动化生产，节省空间并提高组装效率。
• 封装类型: SC-76/SOD-323，具备小型化特征，适合于对空间要求严苛的应用。

三、应用领域

DDZ9707S-7 稳压二极管广泛应用于电源管理和保护电路，尤其适合以下应用场景：

1. 电源适配器和开关电源: 在这些应用中，稳压二极管用于提供稳定的参考电压，确保输出电压的稳定性，保护后续设备免受电压波动的影响。

2. LED驱动电路: 用于提供恒定电压，确保LED的亮度稳定，延长LED的使用寿命。

3. 信号调节电路: 在信号调节中，稳压二极管可以防止信号电压超出正常范围，保护后续的信号处理器。

4. 温度传感器和其他传感器电路: 在传感器应用中，通过提供稳定的电压，可以提高传感器的测量精度和可靠性。

四、产品优势

1. 高稳定性: 本产品在高低温环境下均能保持良好的电参数，极大地提升了系统的可靠性。

2. 小型化设计: SOD-323封装使其成为便携式和可穿戴设备的理想选择，因为它能够有效减少电路板的占用空间。

3. 低功耗: 反向泄漏电流仅为50nA，可以显著降低设备的待机功耗，提高整体能效。

4. 简单易用: 该稳压二极管的引脚配置和特性使其易于集成到各种电路设计中，极大地简化了电路板的设计过程。

五、结论

DDZ9707S-7 稳压二极管凭借其优良的电气性能和极佳的工作温度范围，成为现代电子产品中不可或缺的元器件之一。无论是在高性能电源管理、信号处理还是在LED驱动等领域，DDZ9707S-7均展现出其卓越的性能和广泛的适用性，可以有效提升电路的稳定性和可靠性。对设计工程师而言，这是一个值得信赖的选择，可确保高效、安全的电源解决方案。
